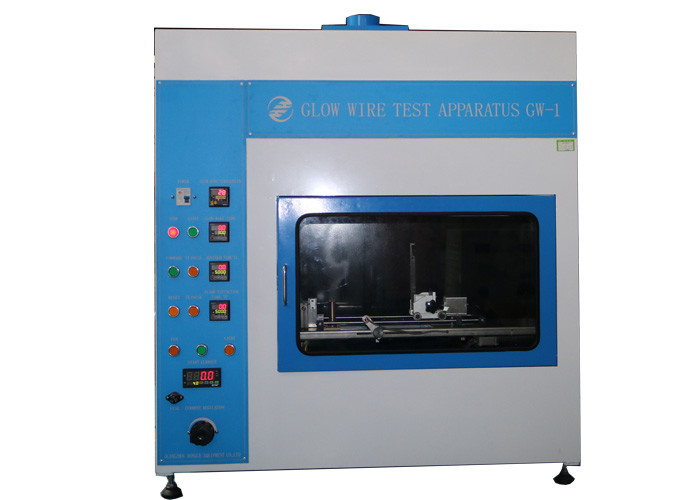

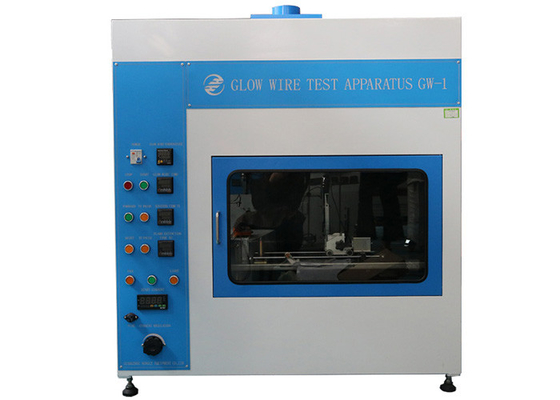

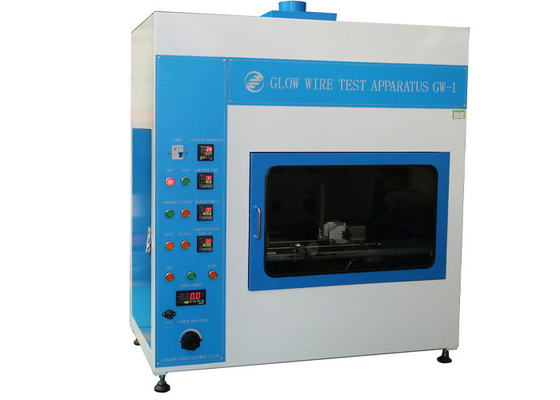

IEC60695-2-10 Thiết bị kiểm tra tính dễ cháy

Thiết bị kiểm tra tính dễ cháy của bộ thử nghiệm phát sáng cho IEC60695-2-10 với hoạt động nút và dây phát sáng 4mm

Tiêu chuẩn:

IEC60695-2-10 Thử nghiệm nguy hiểm cháy - Phần 2-10: Phương pháp thử nghiệm dựa trên dây phát sáng / dây nóng - Thiết bị dây phát sáng và quy trình thử nghiệm thông thường,

IEC60695-2-11 Thử nghiệm nguy hiểm cháy - Phần 2-11: Phương pháp thử nghiệm dựa trên dây phát sáng / dây nóng - Phương pháp thử nghiệm khả năng bắt lửa của dây phát sáng cho sản phẩm cuối cùng,

IEC60695-2-12 Thử nghiệm nguy hiểm cháy - Phần 2-12: Phương pháp thử nghiệm dựa trên dây phát sáng / dây nóng - Phương pháp thử nghiệm chỉ số khả năng cháy của dây phát sáng (GWFI) đối với vật liệu,

IEC60695-2-13 Thử nghiệm nguy hiểm cháy - Phần 2-13: Phương pháp thử nghiệm dựa trên dây phát sáng / dây nóng - Phương pháp thử nghiệm khả năng bắt lửa của dây phát sáng đối với vật liệu.

Mô tả thiết bị thử nghiệm:

Dây phát sáng được tạo thành từ dây niken / crom (> 77% Ni / 20 ± 1% Cr), có đường kính tổng thể là 4,00 mm ± 0,07 mm (trước khi uốn).Kích thước của vòng dây phát sáng được trình bày chi tiết trong Hình 1.

Một dây phát sáng mới phải được ủ trong tổng thời gian ít nhất là 10 h bằng cách chịu dòng điện ít nhất 120 A trước khi được sử dụng cho chạy thử nghiệm.Tổng thời gian ủ có thể đạt được tích lũy.Để tránh hư hỏng, không được lắp đặt cặp nhiệt điện trong quá trình ủ.Khi kết thúc quá trình ủ, phải kiểm tra độ sâu của lỗ túi cặp nhiệt điện.

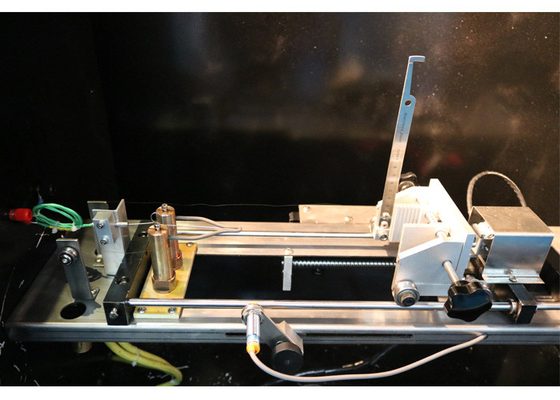

Thiết bị thử nghiệm phải được thiết kế sao cho dây phát sáng được giữ trên mặt phẳng nằm ngang và tác dụng một lực 0,95 N ± 0,1 0 N lên mẫu thử trong quá trình đặt dây phát sáng.Lực phải được duy trì ở giá trị này khi dây phát sáng hoặc mẫu thử được dịch chuyển theo chiều ngang đối với nhau.Sự thâm nhập của đầu dây phát sáng vào và xuyên qua

mẫu thử phải được giới hạn trong 7 mm ± 0,5 mm.

Thông số:
