Thiết bị kiểm tra IP Hệ thống kiểm tra chống nước cho loại mở IPX1 đến IPX7
Tiêu chuẩn:
IEC 60529 Mức độ bảo vệ được cung cấp bởi vỏ (Mã IP) IPX1, IPX2, IPX3, IPX4, IPX5 IPX6, IPX7;
IEC 60598-1 Đèn điện - Phần 1: Yêu cầu chung và thử nghiệm điều 9.2 Các thử nghiệm về sự xâm nhập của bụi, vật rắn và hơi ẩm;
IEC 60335-1 Thiết bị điện gia dụng và các thiết bị điện tương tự - An toàn - Phần 1: Yêu cầu chung, điều 15 Khả năng chống ẩm;
Mẫu thử nghiệm:
Được sử dụng chủ yếu trong lĩnh vực chiếu sáng, thiết bị gia dụng, điện công nghiệp, tủ thông tin liên lạc, phụ tùng ô tô, trí tuệ di động và các lĩnh vực khác.
Cấu trúc hệ thống:

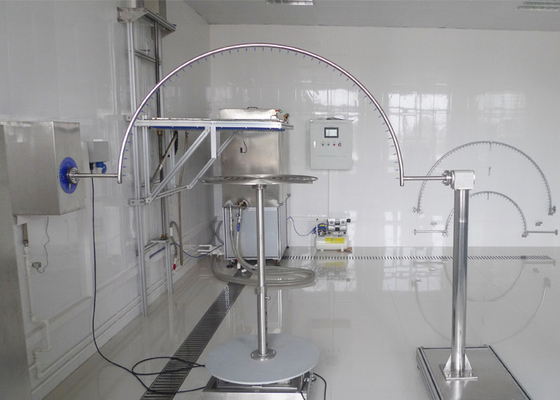

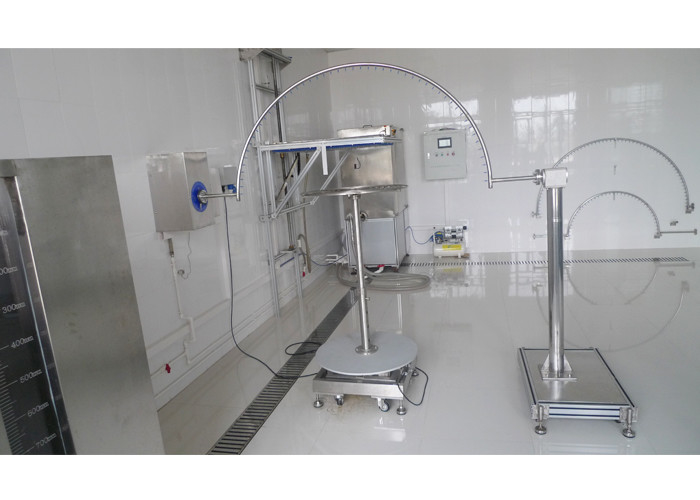

Hệ thống kiểm tra chống nước IPX1 đến X7 bao gồm hộp nhỏ giọt cho thử nghiệm IPX1 và IPX2, ống dao động và một vòi phun cho thử nghiệm IPX3 và IPX4, a vòi phun cho thử nghiệm IPX5 và IPX6, aΦ600mm bàn xoay, nguồn cấp nước (cũng để ngâm IPX7) và tủ điều khiển điện.

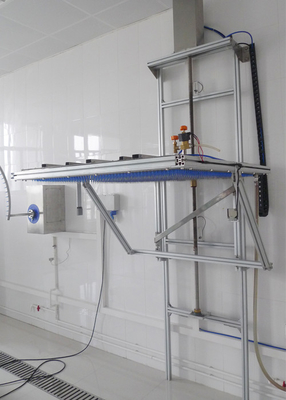

Khung thử nghiệm nhỏ giọt thẳng đứng được lắp đặt và cố định trên tường.Hộp nhỏ giọt được dẫn động lên và xuống bằng vít truyền động xích để đáp ứng yêu cầu chiều cao nhỏ giọt 200mm;ống dao động cũng được lắp trên tường và được quay bởi động cơ.
Tham số:
| 1. Hộp nhỏ giọt để kiểm tra IPX1 và IPX2 | |
| Khu vực thử nghiệm nhỏ giọt |
1000 × 600mm, có thể tùy chỉnh
|
| Chiều cao nhỏ giọt | 200mm, có thể điều chỉnh.Được cảm biến tự động bằng cảm biến hồng ngoại, khi kim nằm ở điểm cao nhất của mẫu 200mm, hộp nhỏ giọt sẽ tự động dừng lại. |
| Tốc độ nhỏ giọt (Lưu lượng nước) | Có thể chuyển đổi 1 + 0,05 0mm / phút hoặc 3 + 0,05 0mm / phút, áp dụng công nghệ lượng mưa được kiểm soát kỹ thuật số |
| Lỗ kim | Φ0.4mm |
| Khoảng cách giữa các lỗ | 20mm |
| Thời gian kiểm tra | 0-999,9 phút, có thể được cài đặt trước |
| Phương pháp cài đặt | Loại treo tường hoặc đặt sàn |
|
2. Ống dao động cho thử nghiệm IPX3 và IPX4 |
|
| Bán kính ống dao động |

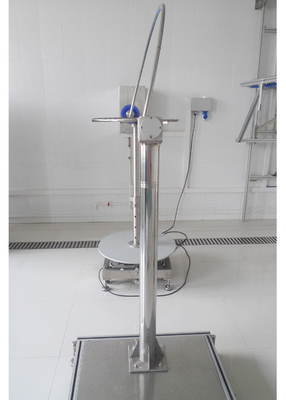

Cấu hình tiêu chuẩn là R600, R800 và R1000, bán kính khác R200, R400, R1200, R1400, R1600mm có sẵn, làm bằng thép không gỉ
|
| Lỗ kim | Φ0.4mm |
| Bao gồm góc của hai lỗ | IPX3: 120 °;IPX4: 180 ° |
| Góc con lắc | IPX3: 120 ° (± 60 °);IPX4: 350 ° (± 175 °) |
| Tốc độ mưa |
IPX3: 4 giây / lần (2 × 120 °); IPX4: 12 giây / lần (2 × 350 °); |
| Dòng nước | 1-10L / phút có thể điều chỉnh |
| Thời gian kiểm tra | 0,01S-99 giờ 59 phút, có thể được cài đặt trước |
|
3. Vòi phun để kiểm tra IPX3 và IPX4
|
|
| Thông số vòi phun |
Đường kính ngoài: Ф102mm đường kính hình cầu: SФ75,5mm 121 lỗ Ф0,5mm; 1 lỗ ở tâm 1 vòng tròn bên trong gồm 12 lỗ ở góc 30 ° 4 vòng tròn bên ngoài gồm 24 lỗ ở góc 15 ° Tấm chắn di chuyển-Nhôm Vòi phun-Đồng thau |
| Dòng nước | 10L / phút ± 5%, Đồng hồ đo lưu lượng có thể điều chỉnh |
| Máy đo áp suất | 50-150Kpa, Phạm vi đo áp suất 0-0,25Mpa |
| 4. Máy bay phản lực vòi phun cho thử nghiệm IPX5 và IPX6 | |
| Đường kính vòi phun | IPX5: Φ6,3mm;IPX6: Φ12,5mm |
| Dòng nước | IPX5: 12,5 ± 0,625L / phút;IPX6: 100 ± 5L / phút |
| Khoảng cách từ vòi phun tia đến vỏ | 2,5-3m |
| 5. Bàn xoay | |
| Đường kính | Φ600mm, Φ800mm và Φ1000mm có sẵn, |
| Tốc độ quay | 1r / phút |
| Góc nghiêng | 15 ° |
| Kiểm tra góc quay | 90 °, xoay liên tục |
| Khả năng chịu đựng | ≤150kg |
|
6. Cấp nước (cũng cho IPX7 ngâm) và tủ điện điều khiển
|
|
| Áp dụng |
(a) Cấp nước cho thử nghiệm chống thấm nước IPX1 ~ IPX6 (b) Thử nghiệm ngâm nước IPX7 (c) Kho chứa nước để kiểm tra độ kín nước IPX8 (d) Điều khiển tự động cho toàn bộ thiết bị chống thấm |
| Bể chứa nước |
Nó được áp dụng để lưu trữ nước thử nghiệm phun nước mạnh IPX5 ~ IPX6, phun nước IPX8, ngâm nước IPX7 Thể tích: 1000L Kích thước: L1000mmXW1000mmXH1000mm Cửa sổ quan sát: cửa sổ kính cường lực Kích thước cửa sổ quan sát: W200mmXH1250mm Máy đo độ sâu: thép không gỉ Chiều cao thước đo độ sâu: 1300mm, độ chính xác 1mm Kiểm soát mức chất lỏng: công tắc phao + ống tràn |
| Tủ điều khiển: |
Phát hiện dòng chảy: phản hồi tín hiệu dòng chảy thông qua lưu lượng kế điện tử Cài đặt luồng: đặt trên màn hình cảm ứng Phát hiện nhiệt độ: PID Bộ điều khiển: PLC Chức năng điều khiển: cấp nước nhiệt độ không đổi, cấp nước lưu lượng không đổi, cấp nước áp suất không đổi và kiểm soát thời gian thử nghiệm. Chức năng bảo vệ: bảo vệ rò rỉ, bảo vệ quá tải, bảo vệ ngắn mạch |
| Giá đỡ nâng tự động ngâm IPX7 |
Khoảng cách nâng: 0 ~ 1250mm Kích thước khung: L1000mmXW1000mm Trọng lượng tải khung: 50Kg |
