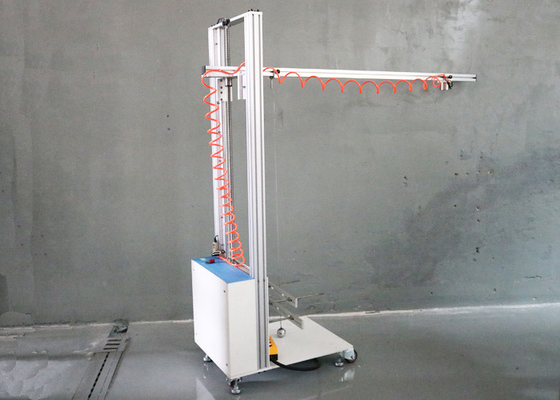

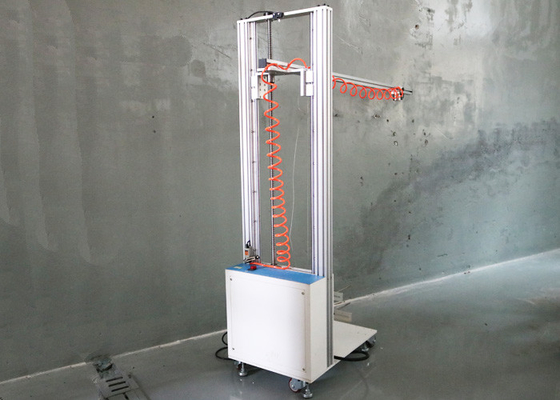

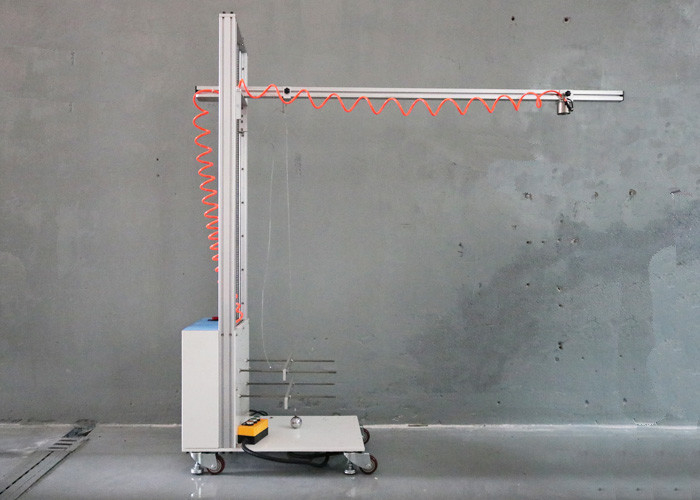

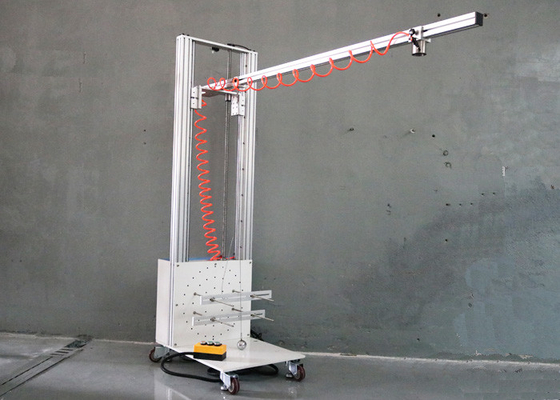

Thiết bị tác động bóng thép IEC 50mm

Thiết bị thử nghiệm IEC Quả bóng thép Thiết bị tác động quả bóng thép Đường kính 50mm

Tiêu chuẩn:

IEC 62368-1 'Thiết bị công nghệ âm thanh / video, thông tin và truyền thông - Phần 1: Yêu cầu an toàn' điều T.6 Thử nghiệm tác động vỏ bọc và Hình T.1 - Thử nghiệm va đập sử dụng quả cầu;

IEC 60598-1 'Đèn điện - Phần 1: Yêu cầu chung và thử nghiệm' điều 4.13.4 a);

Điều 4.2.5 Thử nghiệm va đập của IEC 60950-1 'Thiết bị công nghệ thông tin - An toàn - Phần 1: Yêu cầu chung';

Điều 12.1.4 của IEC 60065-1 'Thiết bị âm thanh, video và thiết bị điện tử tương tự - Yêu cầu an toàn'.Thiết bị thử nghiệm IEC

Mô tả tiêu chuẩn:

Một mẫu bao gồm vỏ hoàn chỉnh hoặc một phần của nó, đại diện cho vùng không gia cố lớn nhất được đỡ ở vị trí bình thường của nó.Một quả cầu thép rắn, nhẵn, đường kính 50 mm ± 1 mm và có khối lượng 500 g ± 25 g, được sử dụng để thực hiện các phép thử sau:

- trên các bề mặt nằm ngang, quả cầu được rơi tự do theo phương thẳng đứng với khoảng cách 1 300 mm ± 10 mm lên mẫu (xem Hình T.1);và

- Trên mặt thẳng đứng, quả cầu được treo bằng một sợi dây và lắc lư như một con lắc để tác dụng một lực tác động theo phương ngang, thả rơi theo phương thẳng đứng một khoảng 300 mm ± 10 mm

lên mẫu (xem Hình T.1).

Để đánh giá một bộ phận chỉ hoạt động như vỏ bọc chống cháy, thử nghiệm được thực hiện như trên, nhưng khoảng cách thẳng đứng là 410 mm ± 10 mm.

Ngoài ra, các tác động ngang có thể được mô phỏng trên các bề mặt thẳng đứng hoặc nghiêng bằng cách lắp mẫu ở góc 90 ° so với vị trí bình thường của nó và áp dụng thử nghiệm va đập thẳng đứng thay vì thử nghiệm con lắc.

Ứng dụng:

Thiết bị này thích hợp cho thử nghiệm va đập rơi đối với vỏ thiết bị.

Mẫu thử nghiệm:

Hệ thống đèn, Thiết bị âm thanh, video và thiết bị điện tử tương tự, Thiết bị công nghệ thông tin

Đặc tính:

Thiết bị có thể thực hiện thử nghiệm theo hai hình thức thả rơi thẳng đứng và va đập con lắc

Tham số:
