| Tên thương hiệu: | HeJin |
| Số mẫu: | NF-1 |
| MOQ: | 1 bộ |
| giá bán: | Negotiatable |
| Điều khoản thanh toán: | L / C, T / T |
| Khả năng cung cấp: | 10 bộ / tháng |

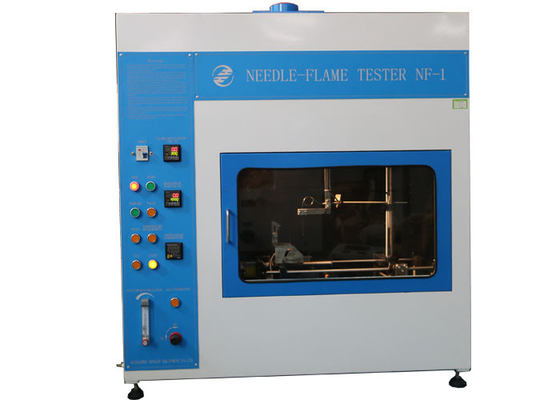

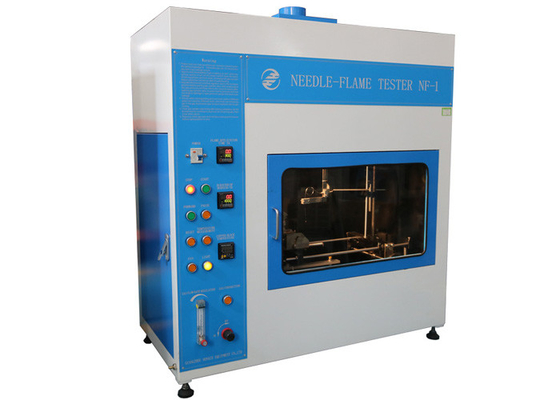

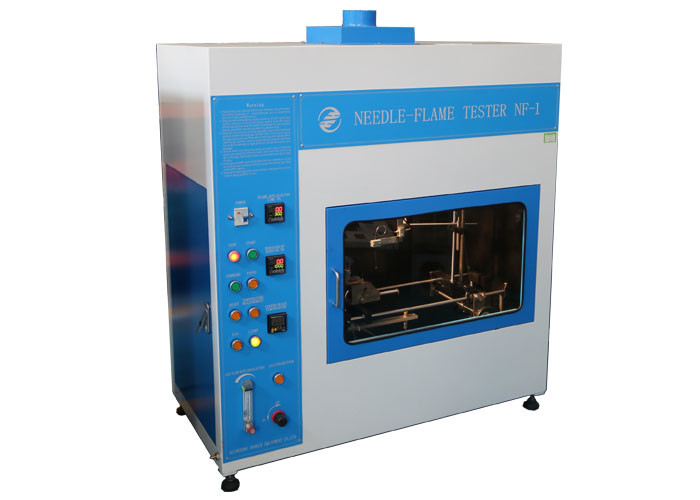

IEC60695-11-5 Thiết bị kiểm tra tính dễ cháy Máy kiểm tra ngọn lửa bằng kim với điều khiển điện và hoạt động bằng nút
Tiêu chuẩn:
IEC 60695-11-5 Thử nghiệm nguy hiểm cháy - Phần 11 -5: Ngọn lửa thử nghiệm - Phương pháp thử nghiệm ngọn lửa kim - Thiết bị, bố trí và hướng dẫn thử nghiệm khẳng định.

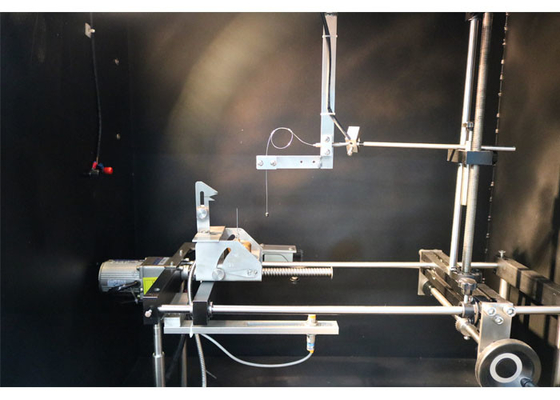

Mô tả thiết bị thử nghiệm:
Đầu đốt để tạo ra ngọn lửa thử phải bao gồm một ống dài ít nhất 35 mm với lỗ khoan 0,5 mm ± 0,1 mm và đường kính ngoài không quá 0,9 mm.
Đầu đốt được cung cấp khí butan hoặc propan có độ tinh khiết ít nhất là 95%.Không được có không khí lọt vào ống đốt.
Với trục của đầu đốt ở vị trí thẳng đứng, nguồn cung cấp khí được điều chỉnh sao cho chiều dài của ngọn lửa là 1 2 mm ± 1 mm, khi nhìn dưới ánh sáng dịu so với nền tối (xem Hình 1 a).Ngọn lửa phải được xác nhận bằng cách sử dụng thiết bị và quy trình nêu chi tiết trong Phụ lục A. Thời gian thử nghiệm để nhiệt độ tăng từ 1 00 ° C ± 5 ° C đến 700 ° C ± 3 ° C phải là 23,5 s ± 1,0 s.
Tủ / buồng thí nghiệm phải có thể tích bên trong ít nhất là 0,5 m3.Buồng phải cung cấp một môi trường không có gió lùa, đồng thời cho phép không khí lưu thông nhiệt bình thường qua mẫu thử.Buồng phải cho phép quan sát quá trình thử nghiệm đang diễn ra.Bề mặt bên trong của tường phải có màu tối.
Để đảm bảo an toàn và thuận tiện, vỏ bọc này (có thể đóng hoàn toàn) nên được lắp một thiết bị khai thác, chẳng hạn như quạt hút, để loại bỏ các sản phẩm cháy, có thể gây độc.Thiết bị chiết phải được tắt trong quá trình thử nghiệm và bật ngay sau khi thực hiện các phép đo thời gian.Có thể cần một van điều tiết đóng tích cực.
Thông số:
| Tham số | NF-1 | NF-2 (Màn hình cảm ứng) |
| Điện áp làm việc | 220V / 50Hz | 220V / 50Hz |
| Kiểm soát chế độ hoạt động | Điều khiển điện, hoạt động bằng nút bấm | Điều khiển PLC, hoạt động trên màn hình cảm ứng màu 7 inch, với điều khiển từ xa hồng ngoại |
| Lò đốt | Lỗ bên trongφ0,5mm ± 0,1mm, OD ≤φ0,9mm, L ≥ 35mm, thép không gỉ | |
| Loại khí | Khí butan hoặc khí propan có độ tinh khiết ít nhất 95% (có thể sử dụng gas đóng chai) | |
| Chiều cao của ngọn lửa | 12 ± 1mm có thể điều chỉnh (với máy đo chiều cao ngọn lửa) | |
| Yêu cầu làm ấm ngọn lửa | Từ 100 ° ± 5 ° C đến 700 ° ± 3 ° C, thời gian cho các giá trị tiêu chuẩn trong vòng 23,5S ± 1S | |
| Góc đốt | Nghiêng 45 ° (thử nghiệm) hoặc thẳng đứng (khi điều chỉnh độ cao của ngọn lửa) | |
| Cái mâm | Một lớp giấy lụa (12 ~ 30g / m³) được phủ trên tấm gỗ thông dày 10mm, với khoảng cách 200 ± 5mm bên dưới mẫu thử | |
| Hẹn giờ / đốt cháy bền vững | 0-9999X0.1S | |
| Khoảng cách đo nhiệt độ |
Khoảng cách giữa tâm trên cùng của đầu đốt và mẫu thử: 8 ± 1mm |
|
| Hiệu chuẩn nhiệt độ |
Đầu đồng đo nhiệt độ: Φ4 ± 0,01mm, trọng lượng: 0,58 ± 0,01g |
|
|
Cặp nhiệt độ nhiệt độ: Dây nhôm bọc niken-crom / niken chính hãng Omega φ0.5 của Mỹ K-Cặp nhiệt độ, khả năng chịu nhiệt độ 1100 ° |
||
| Khoảng cách đo nhiệt độ: 6 ± 0,5mm | ||
| Kiểm soát lượng không khí | Chiều cao ngọn lửa có thể được điều chỉnh bằng cách điều chỉnh lưu lượng kế | |
| Quy trình kiểm tra | Điều khiển tự động, xả độc lập | |
| Thắp sáng | Trang bị ánh sáng trong buồng thử nghiệm, có điều khiển | |
| Buồng thử nghiệm và kích thước | > Khối lập phương 0,5, nền đen yogon, có quạt hút, kích thước: 1100 * 550 * 1200mm, trọng lượng: 130kg | |
