IEC60695-2-20 Thiết bị thử nghiệm đánh lửa dây nóng Thiết bị kiểm tra tính dễ cháy

Mô tả sản phẩm

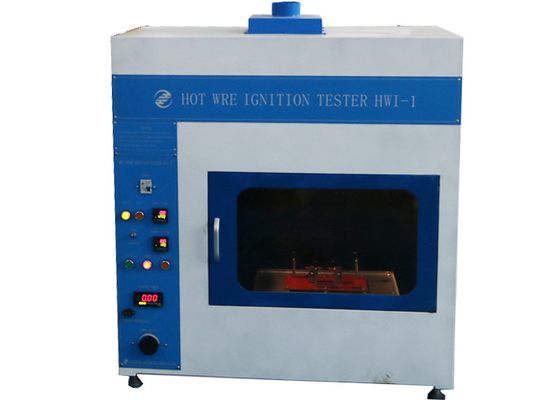

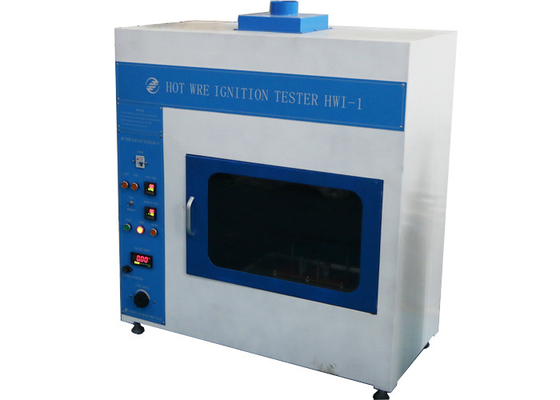

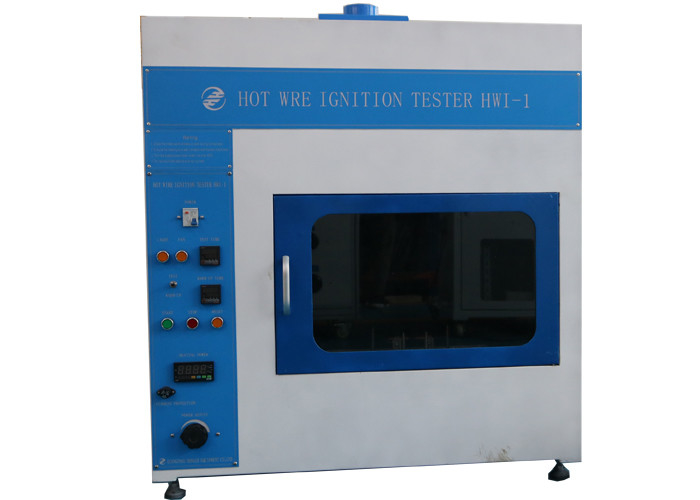

IEC60695-2-20 Thiết bị kiểm tra tính dễ cháy Máy thử đánh lửa bằng dây nóng có điều khiển điện

Tiêu chuẩn:

IEC60950-1 Thiết bị công nghệ thông tin - An toàn - Phần 1: Yêu cầu chung Phụ lục A.4 Thử nghiệm đánh lửa bằng dây nóng;

IEC60947-1 Thiết bị đóng cắt và điều khiển điện áp thấp –Phần 1: Quy tắc chung Phụ lục M M.1 Thử nghiệm đánh lửa dây nóng (HWI);

IEC60695-2-20 Thử nghiệm nguy hiểm cháy - Phần 2: Phương pháp thử nghiệm dựa trên dây nóng / phát sáng - Phần 20: Thử nghiệm khả năng bắt lửa của cuộn dây nóng trên vật liệu.

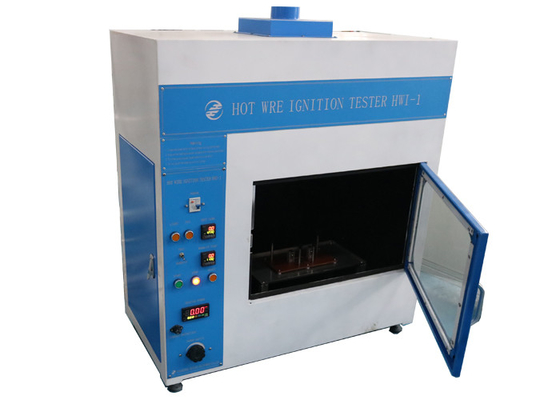

Mô tả thiết bị thử nghiệm:

Mẫu phải được gắn chặt trong một bộ cố định có hai trụ đỡ đặt cách nhau 70 mm để đỡ mẫu thử ở vị trí nằm ngang, ở độ cao 60 mm so với đáy của buồng, ở tâm gần đúng của buồng thử (xem Hình M.1).

Chiều dài 250 mm ± 5 mm của dây NiCr (80% niken, 20% crom, không chứa sắt) đường kính xấp xỉ 0,5 mm và có điện trở lạnh khoảng 5,28 Ω / m và tỷ lệ chiều dài trên khối lượng là 580 m / kg sẽ được sử dụng.Trước khi thử nghiệm, dây phải được nối thẳng với một nguồn điện có thể thay đổi được để điều chỉnh công suất tiêu tán 0,26 W / mm trong dây trong khoảng thời gian từ 8 s đến 1 2 s.

Sau khi làm nguội, dây phải được quấn quanh mẫu để tạo thành năm vòng hoàn chỉnh, cách nhau 6,35 mm ± 0,05 mm.Phải sử dụng bộ cố định cuộn dây, bộ cố định này sẽ định vị đồng nhất dây ở phần trung tâm của mẫu với lực quấn 5,4 N ± 0,02 N.

Các đầu của dây phải được nối với nguồn điện thay đổi được.

Công suất mạch nguồn phải đủ để duy trì mật độ công suất tuyến tính liên tục từ 48 Hz đến 62 Hz ít nhất là 0,31 W / mm trên chiều dài của dây nóng bằng hoặc gần hệ số công suất thống nhất.Mật độ công suất của mạch nguồn ở 60 A và 1,5 V phải xấp xỉ 0,3 W / mm.Có thể điều chỉnh mức công suất một cách trơn tru và liên tục và đo công suất trong phạm vi ± 2%.

Tham số:
