| Tên thương hiệu: | HeJin |
| Số mẫu: | HJ0609 |
| MOQ: | 1 bộ |
| giá bán: | Negotiatable |
| Điều khoản thanh toán: | T / T, L / C |
| Khả năng cung cấp: | 5 bộ mỗi tháng |

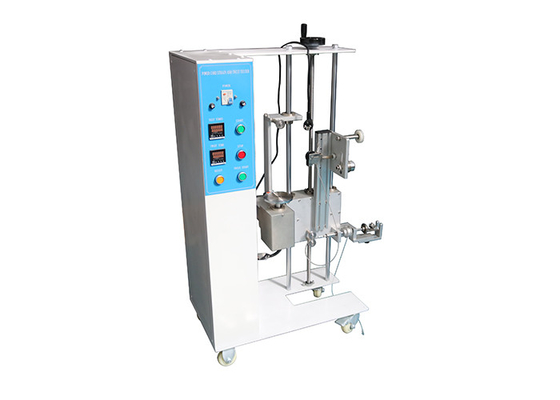

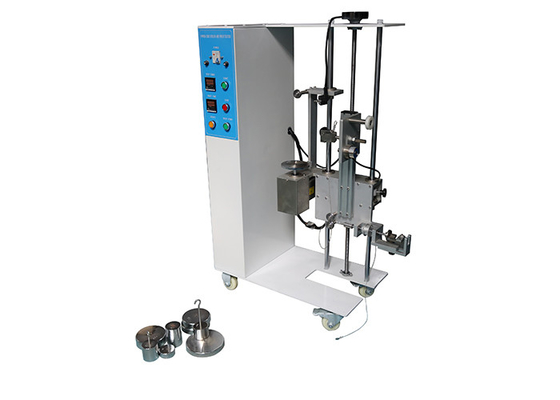

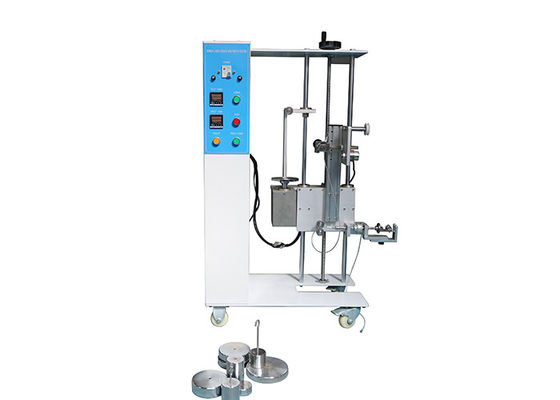

Dây neo cho thiết bị kiểm tra thiết bị gia dụng dây cung cấp
Tiêu chuẩn:
Điều 25.15 'IEC 60335-1' Thiết bị điện gia dụng và tương tự - An toàn - Phần 1: Yêu cầu chung '
Ứng dụng:
Nó được sử dụng để kiểm tra xem dây neo của các thiết bị gia dụng'dây nguồn chắc chắn, có thể xử lý thử lực kéo và mô-men xoắn.
Thiết bị được cung cấp dây nguồn và thiết bị được thiết kế để nối cố định với hệ thống dây điện cố định bằng dây mềm, phải có dây neo.Việc neo dây phải giúp dây dẫn khỏi bị căng, kể cả xoắn, ở các đầu nối và bảo vệ lớp cách điện của dây dẫn khỏi bị mài mòn.
Không thể đẩy dây vào thiết bị đến mức có thể làm hỏng dây hoặc các bộ phận bên trong của thiết bị.
Đặc tính:
Dấu được tạo trên dây khi nó chịu tác dụng của lực kéo nêu trong Bảng 12, ở khoảng cách khoảng 20 mm tính từ điểm neo dây hoặc điểm thích hợp khác.
Sau đó, dây được kéo, không giật trong 1 s theo hướng bất lợi nhất với lực xác định.Thử nghiệm được thực hiện 25 lần.
Khi đó, dây, trừ khi nằm trên cuộn dây tự động, phải chịu một mô-men xoắn tác dụng vào thiết bị càng gần càng tốt.Mômen xoắn được quy định trong Bảng 12 và được đặt trong 1 min.
Bảng 12 - Lực kéo và mô men xoắn:
|
Khối lượng thiết bị Kilôgam |
Lực kéo N |
Mô-men xoắn Nm |
| ≤1 | 30 | 0,1 |
| > 1 và ≤4 | 60 | 0,25 |
| > 4 | 100 | 0,35 |
Trong các thử nghiệm, dây không được hư hỏng và không có hiện tượng căng đáng kể ở các đầu nối.Lực kéo được đặt lại và dây không được dịch chuyển theo chiều dọc quá 2 mm.
Tham số:
| Nguồn cấp | AC220V, 50HZ |
| Lực kéo tạ | 10N * 2,20N * 2,30N * 2 (có thể đạt được lực kéo 30N, 60N, 80N, 100N) |
| Trọng lượng mô-men xoắn | 5N * 1,12,5N * 1,17,5N * 1 (có thể đạt được lực mô-men xoắn 0,1Nm, 0,25Nm, 0,35Nm) |
| Thời gian kiểm tra | 0 ~ 9999 (có thể chọn), 25 lần là theo mặc định |
| Tần số lực kéo | 1 lần / s |
| Xoắn tay | 20mm |
| Thời gian mô-men xoắn | 0,01S ～ 99 giờ 99 phút |
| Kẹp | Kẹp kết hợp cho cả lực kéo và mô-men xoắn, ăn khớp bởi ổ trục, có thể giảm ma sát khi xử lý thử nghiệm mô-men xoắn |
