| Tên thương hiệu: | HeJin |
| Số mẫu: | HJAP01 |
| MOQ: | 1 bộ |
| giá bán: | Negotiatable |
| Điều khoản thanh toán: | T / T, L / C |
| Khả năng cung cấp: | 5 bộ mỗi tháng |

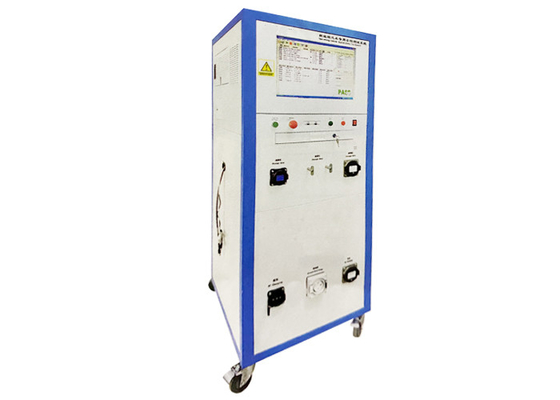

Thiết bị kiểm tra phụ tùng ô tô Hệ thống kiểm tra an toàn về điện Phương tiện
Tiêu chuẩn:
ISO 6469-1 Phương tiện giao thông chạy bằng điện-Thông số kỹ thuật an toàn-Phần 1: Hệ thống lưu trữ năng lượng có thể sạc lại trên tàu (REESS)
GB / T 18384.1 Phương tiện giao thông đường bộ chạy bằng điện-Thông số kỹ thuật an toàn-Phần 1: Hệ thống lưu trữ năng lượng có thể sạc lại trên tàu (REESS)
GB / T 18487.1 Hệ thống sạc dẫn điện cho xe điện-Phần 1: Yêu cầu chung
GB / T 20234.1 Bộ kết nối để sạc dẫn điện cho xe điện-Phần 1: Yêu cầu chung
Đặc tính:
1. Tích hợp đa chức năng: điện áp chịu đựng AC và DC, cách điện ổ cắm sạc, cách điện xe, giám sát điện trở cách điện, dòng điện rò rỉ, cân bằng tiềm năng, chức năng sạc nhanh, chức năng sạc chậm tám trong một;
2. Độ chính xác kiểm tra cao: độ chính xác cơ bản của kiểm tra an toàn là 1,5%, và độ chính xác đo thông số điện là 0,5%;
3. Ghi số VIN, số VSN, số bộ phận chính của xe và in kết quả kiểm tra cho từng xe;
4. Nhận dạng mã vạch, đối sánh tự động, kiểm tra tự động và thông minh;
5. Lưu trữ dữ liệu, sàng lọc truy vấn, quản lý thông tin;
6. Bảo vệ hoàn hảo: thiết bị không được cắm và phát hiện điện áp cao không được khởi động;rút phích cắm ở trạng thái phát hiện sẽ cắt nguồn điện vào ổ cắm;
7. Có thể mở rộng kết nối với hệ thống MES;Thiết bị kiểm tra phụ tùng ô tô
Tham số:
| Khả năng đồng hóa | ||
| Kênh thử nghiệm | 10 kênh | |
| Phương pháp thử nghiệm / điện áp đầu ra không tải | hệ thống bốn dây, <12V | |
| Phạm vi cài đặt hiện tại đầu ra | DC: 1.00-5.00A 50 / 60Hz | |
| Độ chính xác hiện tại đầu ra | ± (1,5% giá trị cài đặt + 0,20A) | |
| Phạm vi cài đặt điện trở đất | Giới hạn trên: 0-600 mΩ;giới hạn dưới: 0-600 mΩ;0 = tắt | |
| Không kháng cự | 0-200 mΩ | |
| Phạm vi đo điện trở đất | 0-600 mΩ | |
|
Độ chính xác đo điện trở đất |
± (1,5% giá trị đọc + 3 mΩ) |
|
|
Kiểm tra phạm vi cài đặt thời gian / độ chính xác |
0,0, 0,1-999,9 giây;0,0 = tiếp tục đầu ra;± (0,1% giá trị cài đặt + 0,05 giây) |
|
| Kiểm tra cách điện ổ cắm sạc;Thiết bị kiểm tra phụ tùng ô tô | ||
| Tải / dòng điện đầu ra định mức |
1VA (1000V / 1mA), 1mA |
|
| Gợn sóng điện áp đầu ra | Tải kháng, 1000V / 1mA, <5% | |
| Độ chính xác / phạm vi cài đặt điện áp đầu ra | DC: 100-1000V Có thể điều chỉnh liên tục, ± (1,5% giá trị cài đặt + 3V) | |
| Phạm vi cài đặt điện trở cách điện |
Giới hạn trên: 0,1-3000 MΩ;0 = tắt;giới hạn dưới: 1-3000 MΩ |
|
| Bồi thường kháng | > 30 MΩ | |
| Phạm vi đo điện trở cách điện |
0,05-99,99-999,9-3000 MΩ |
|
| Độ chính xác đo điện trở cách điện |
100-499V: <100 MΩ: ± (5% giá trị đọc + 0,5MΩ);100 MΩ-1000 MΩ: ± (10% giá trị đọc + 5MΩ) |
|
|
500-1000V: <100 MΩ: ± (2% giá trị đọc + 0,2MΩ);100 MΩ-1999 MΩ: ± (5% giá trị đọc + 2MΩ);2000 MΩ-3000 MΩ: ± (10% giá trị đọc + 5MΩ); |
||
| Khoảng cài đặt thời gian trễ | 0,5-999,9 giây | |
|
Kiểm tra phạm vi cài đặt thời gian / độ chính xác |
0,0, 0,1-999,9 giây;0,0 = tiếp tục đầu ra;± (0,1% giá trị cài đặt + 0,05 giây) |
|
| Kiểm tra cách điện xe | ||
| Phạm vi cài đặt điện trở cách điện | Giới hạn trên: 0, 0,00-100,00MΩ;0 = tắt;giới hạn dưới: 0,00-100,00 MΩ | |
| Phạm vi đo điện trở cách điện | 0,05-99,99-999,9-3000 MΩ | |
| Độ chính xác đo điện trở cách điện | ± (5% giá trị đọc + 0,03% phạm vi) | |
| Phạm vi cài đặt thời gian thử nghiệm | 4,0-999,9 giây;0.0 = đầu ra tiếp tục | |
| Kiểm tra độ chính xác cài đặt thời gian | ± (0,1% giá trị cài đặt + 0,05 giây) | |
| Kiểm tra giám sát cách điện | ||
| Phạm vi cài đặt thời gian thử nghiệm | 4,0-999,9 giây;0.0 = đầu ra tiếp tục | |
| Kiểm tra độ chính xác cài đặt thời gian | ± (0,1% giá trị cài đặt + 0,05 giây) | |
| Kiểm tra điện áp chịu đựng AC | ||
| Chịu được kiểu thử nghiệm điện áp | Thử nghiệm điện áp chịu lạnh | |
| Tải đầu ra định mức | 200VA (AC: 5000V / 40mA) | |
| Tỷ lệ điều chỉnh điện áp đầu ra | <2% (Không tải đến đầy tải) | |
| Dải cài đặt điện áp đầu ra | AC: 100-5000V;50Hz / 60Hz | |
| Độ chính xác điện áp đầu ra | ± (1,5% giá trị cài đặt + 3V) | |
| Phạm vi cài đặt hiện tại phá vỡ |
Giới hạn trên: 0,000-9,999-40,00mA;giới hạn dưới: 0,000-9,999-40,00mA 0,000 = tắt |
|
| Không hiện tại | 0,000-2,000mA | |
| Phạm vi đo dòng điện sự cố | 0,050-9,999-40mA | |
| Độ chính xác của phép đo dòng điện phá vỡ | ± (1,5% giá trị cài đặt + 0,005mA) | |
| Tăng thời gian / làm chậm thời gian | 0,0-999,9 giây | |
| Phạm vi cài đặt thời gian thử nghiệm | 0,0, 0,1-999,9 giây;0.0 = đầu ra tiếp tục | |
| Kiểm tra độ chính xác cài đặt thời gian | ± (0,1% giá trị cài đặt + 0,05 giây) | |
| Thử nghiệm điện áp chịu đựng DC | ||
| Chịu được kiểu thử nghiệm điện áp | Thử nghiệm điện áp chịu lạnh | |
| Tải đầu ra định mức | 60VA (DC: 6000V / 10mA) | |
| Tỷ lệ điều chỉnh điện áp đầu ra | <2% (Không tải đến đầy tải) | |
| Dải cài đặt điện áp đầu ra | DC: 1000-6000V;50Hz / 60Hz | |
| Độ chính xác điện áp đầu ra | ± (1,5% giá trị cài đặt + 3V) | |
| Phạm vi cài đặt hiện tại phá vỡ |
Giới hạn trên: 0,000-9,999-10,00mA;giới hạn dưới: 0,000-9,999-10,00mA 0,000 = tắt |
|
| Không hiện tại | 0,000-2,000mA | |
| Phạm vi đo dòng điện sự cố | 0,050-9,999-10mA | |
| Độ chính xác của phép đo dòng điện phá vỡ | ± (1,5% giá trị cài đặt + 0,005mA) | |
| Tăng thời gian / làm chậm thời gian | 0,0-999,9 giây | |
| Phạm vi cài đặt thời gian thử nghiệm | 0,0, 0,1-999,9 giây;0.0 = đầu ra tiếp tục | |
| Kiểm tra độ chính xác cài đặt thời gian | ± (0,1% giá trị cài đặt + 0,05 giây) | |
| Kiểm tra rò rỉ hiện tại | ||
| Cài đặt loại rò rỉ | Một pha (tĩnh, động) | |
| Tỷ lệ điện áp đầu ra | 1,1 lần điện áp đầu vào (đầu ra bằng biến áp cách ly) / điện áp đặt tùy ý (đầu ra bằng nguồn điện tần số thay đổi) | |
| Dải cài đặt điện áp đầu ra | AC: 0.0-300.0V | |
| Dải đo điện áp đầu ra | AC: 5.0-300.0V | |
| Độ chính xác đo điện áp đầu ra | ± (1,5% giá trị đọc + 3V) | |
| Phạm vi cài đặt hiện tại rò rỉ | Giới hạn trên: 0,000-5,000mA;giới hạn dưới: 0,000-5,000mA;0,000 = tắt | |
| Không hiện tại | 0,000-2,000mA | |
| Phạm vi đo dòng rò rỉ | 0,50-9,999-20,00 mA | |
| Độ chính xác đo dòng rò rỉ | ± (1,5% giá trị đọc + 5 từ) | |
| Phạm vi cài đặt thời gian thử nghiệm | 0,0, 0,1-999,9 giây;0.0 = đầu ra tiếp tục | |
| Kiểm tra độ chính xác cài đặt thời gian | ± (0,1% giá trị cài đặt + 0,05 giây) | |
