| Tên thương hiệu: | HeJin |
| Số mẫu: | HC9904 |
| MOQ: | 1 bộ |
| giá bán: | Negotiatable |
| Điều khoản thanh toán: | L / C, T / T |
| Khả năng cung cấp: | 20 bộ / tháng |

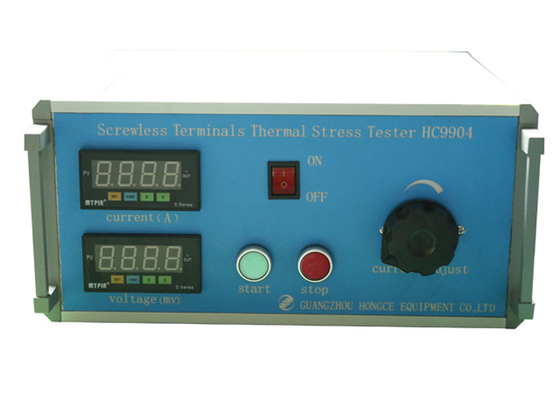

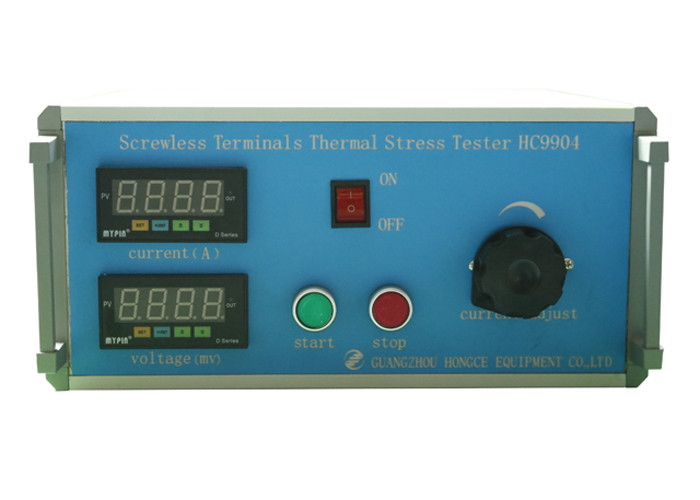

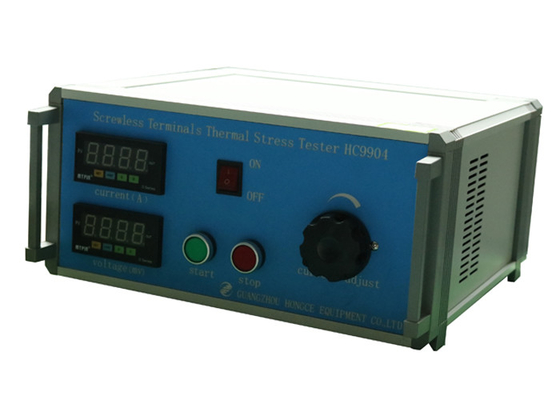

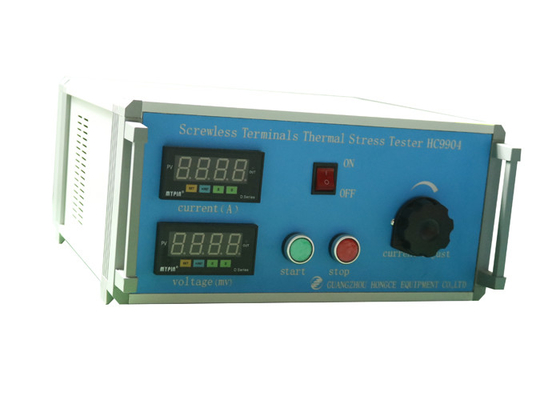

Thiết bị kiểm tra ổ cắm SThiết bị đầu cuối không có phi hành đoàn Máy đo ứng suất nhiệt IEC 60884-1
Tiêu chuẩn:
IEC 60884-1 2013 'Phích cắm và ổ cắm cho các mục đích gia dụng và các mục đích tương tự - Phần 1: Yêu cầu chung' điều 12.3.11
Ứng dụng:
Các đầu nối không bắt vít phải chịu được các ứng suất điện và nhiệt xảy ra trong sử dụng bình thường.
Thiết bị này được sử dụng để kiểm tra xem các đầu nối không vít có thể chịu được các ứng suất điện và nhiệt xảy ra trong sử dụng bình thường hay không. Thiết bị kiểm tra ổ cắm
Mẫu thử nghiệm:
Thiết bị đầu cuối không vít. Thiết bị kiểm tra ổ cắm
Đặc tính:
Tải các đầu nối không bắt vít trong 1 h với dòng điện xoay chiều như quy định trong Bảng 10 và nối các dây dẫn cứng cứng dài 1 m có diện tích mặt cắt danh định như quy định trong cùng bảng.Sau đó đo điện áp rơi.
Bảng 10- Dòng điện thử nghiệm để xác minh ứng suất điện và nhiệt trong sử dụng bình thường đối với đầu nối không vít
|
Đánh giá hiện tại A |
Kiểm tra hiện tại A |
Diện tích mặt cắt ngang danh định của ruột dẫn mm2 |
|
10 và 13 16 |
17,5 22 |
1,5 2,5 |
| CHÚ THÍCH: Đối với ổ cắm có dòng điện danh định thấp hơn 10 A, dòng điện thử nghiệm được xác định theo tỷ lệ và diện tích mặt cắt ngang của ruột dẫn là 1,5 mm 2 . | ||
Thông số:
| Chu kỳ kiểm tra | 192 chu kỳ, dòng hiện tại trong 30 phút, không có dòng trong 30 phút |
| Nguồn cấp | AC220V 5A 50HZ |
| Kiểm tra hiện tại | AC 1 ~ 99,9A ± (3% ± 1A) |
| Đo điện áp rơi | 0 ~ 199,9 ± (3% ± 1mv) |
