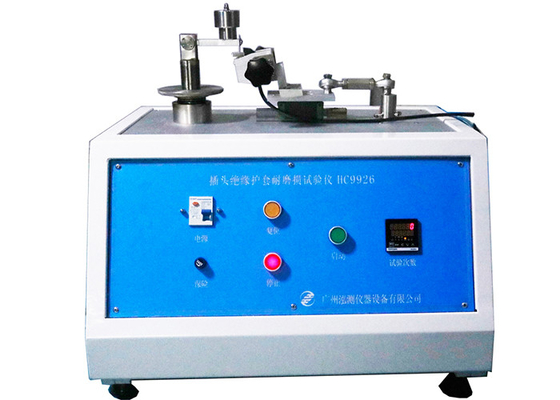

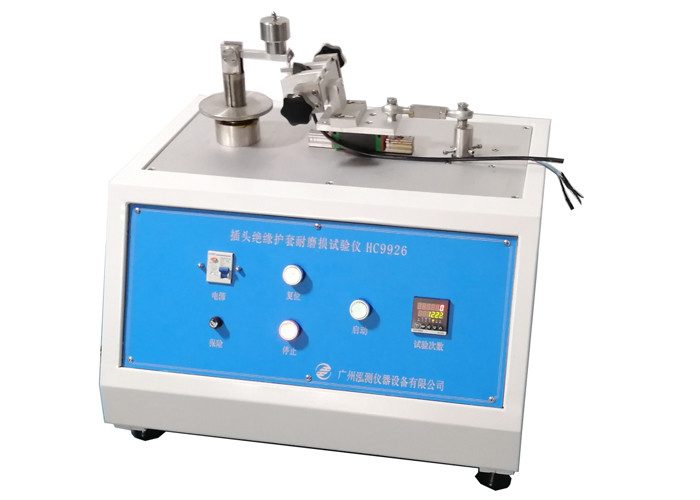

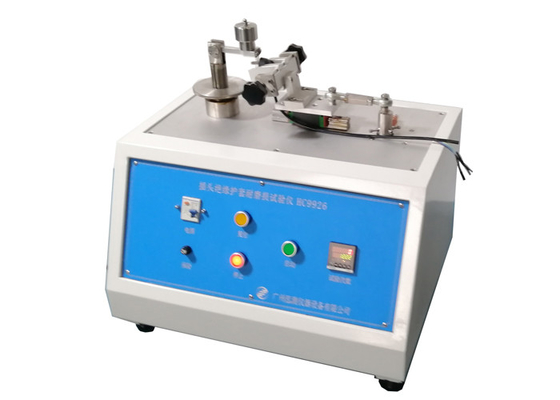

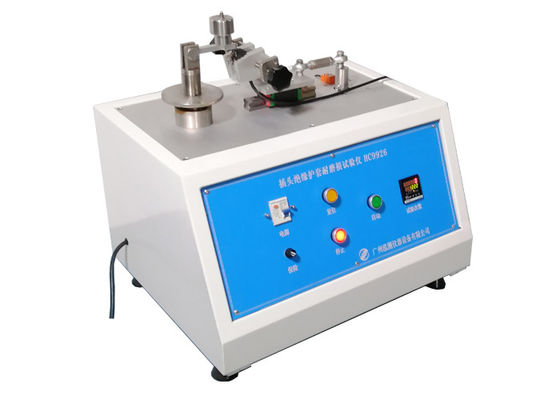

Thiết bị kiểm tra ổ cắm tải 4N Thiết bị kiểm tra độ mài mòn chân cắm

Thiết bị kiểm tra ổ cắm Tay áo cách điện của thiết bị kiểm tra mài mòn chân cắm

Tiêu chuẩn:

IEC 60884-1 2013 'Phích cắm và ổ cắm cho mục đích gia dụng và các mục đích tương tự - Phần 1: Yêu cầu chung' điều 24.7

Mô tả tiêu chuẩn:

Các chân cắm được cung cấp với ống bọc cách điện phải chịu thử nghiệm sau đây bằng thiết bị như thể hiện trên Hình 28.

Thiết bị thử nghiệm bao gồm chùm tia bố trí theo phương ngang, được xoay quanh điểm chính giữa của nó.Một đoạn dây thép dài ngắn, đường kính 1 mm và được uốn thành hình chữ U, phần gốc của chữ U thẳng, được gắn cứng ở cả hai đầu vào một đầu của chùm tia sao cho phần thẳng chiếu xuống dưới chùm tia và song song với trục của pivot chùm tia.

Phích cắm được giữ bằng một kẹp thích hợp ở vị trí sao cho phần thẳng của dây thép nằm trên chốt phích cắm, vuông góc với nó.Chốt dốc xuống dưới một góc 10 ° so với phương ngang.

Chùm tia chịu tải để dây tác dụng một lực 4 N lên chốt.

Phích cắm được chuyển động tịnh tiến theo phương ngang trong mặt phẳng trục của chùm tia sao cho dây cọ xát dọc theo chốt.Do đó, chiều dài của chốt bị mài mòn là khoảng 9 mm, trong đó khoảng 7 mm trên ống bọc cách điện.Số chuyển động là 20 000 (mỗi chiều là 10 000) và tốc độ hoạt động là 30 chuyển động trong một phút.

Thử nghiệm được thực hiện trên một chốt của mỗi mẫu thử.

Ứng dụng:

Thiết bị này được sử dụng để kiểm tra độ bền chống mài mòn của ống bọc cách điện của chân phích cắm

Mẫu thử nghiệm:

Tay cách điện của chân cắm.Thiết bị kiểm tra ổ cắm

Đặc tính:

Thiết bị bao gồm vị trí đặt ngang của dầm và chuyển động thẳng của ghế cố định, trong đó, các đầu dầm bằng dây thép ngắn đường kính 1mm được uốn thành đầu hình chữ U (hình chữ U gồm hai phương thẳng đứng cố định trên dầm), dây chữ U. -đáy hình là phần tuyến tính 6mm.Nén đường viền 6mm trên ống bọc cách điện của phích cắm, động cơ dẫn động bệ kẹp bu lông lắp ráp để thực hiện chuyển động qua lại và qua lại, tiến hành kiểm tra độ mài mòn đối với ống bọc cách điện của chân phích cắm.

Thông số:
