| Tên thương hiệu: | HeJin |
| Số mẫu: | HH0819 |
| MOQ: | 1 bộ |
| giá bán: | Negotiatable |
| Điều khoản thanh toán: | T / T, L / C |
| Khả năng cung cấp: | 5 bộ mỗi tháng |

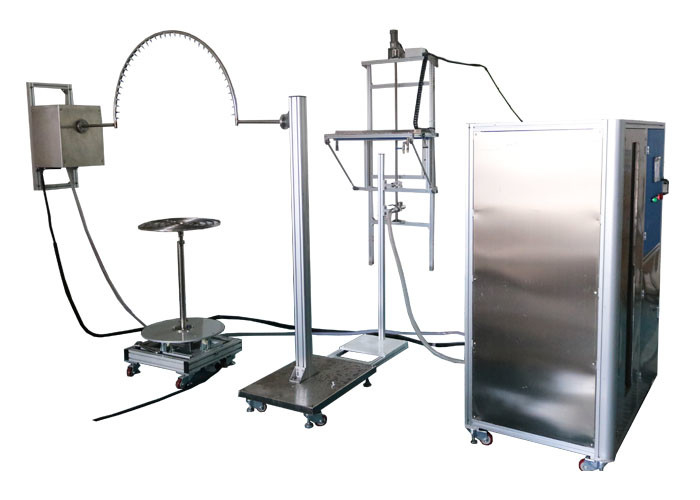

ISO20653 Kiểm tra thiết bị kiểm tra phụ tùng ô tô để bảo vệ chống lại sự xâm nhập của nước
Tiêu chuẩn:
Mức độ bảo vệ IEC60529 được cung cấp bởi vỏ (Mã IP) của IPX1, IPX2, IPX3, IPX4, IPX5 IPX6, IPX7;
DIN40050-9 Cấp độ bảo vệ IP được cung cấp bởi vỏ cho thiết bị điện trên các phương tiện giao thông đường bộ để bảo vệ thiết bị điện bên trong vỏ trước tác động của sự xâm nhập của các vật thể rắn bên ngoài, bao gồm cả bụi (bảo vệ chống lại các vật thể lạ), bảo vệ các thiết bị điện bên trong vỏ bọc chống lại tác động của sự xâm nhập của nước (bảo vệ chống nước);
ISO 20653-2013 Phương tiện giao thông đường bộ - Mức độ bảo vệ (mã IP) - Bảo vệ thiết bị điện khỏi các vật thể lạ, nước và tiếp cận, hình 3- Thiết lập thử nghiệm để xác định khả năng bảo vệ chống lại các giọt nước thẳng đứng (thiết bị nhỏ giọt);mức độ bảo vệ chống nước 1 và 2, hình 4 - Thiết lập thử nghiệm để xác định khả năng bảo vệ chống nước bắn và nước phun (ống xoay);mức độ bảo vệ chống nước 3, 4 và 4K, hình 5 - Thiết lập thử nghiệm thủ công để xác định khả năng bảo vệ chống nước bắn và tia nước (ống vòi hoa sen);mức độ bảo vệ chống nước 3 và 4, hình 6 - Vòi phun xác định khả năng chống nước tốc độ cao;mức độ bảo vệ chống nước 5, 6 và 6K
Ứng dụng:
Hệ thống kiểm tra chống thấm nước cho các phương tiện Giao thông đường bộ - Cấp độ bảo vệ (mã IP) - Bảo vệ thiết bị điện chống nước. Thiết bị kiểm tra phụ tùng ô tô
Tham số:
|

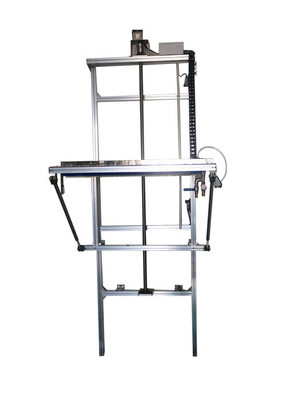

1. Nước nhỏ giọt cho phần tử mã thứ hai 1 (theo chiều dọc) và 2 (vỏ bọc nghiêng 15 °) |
|
| Khu vực thử nghiệm nhỏ giọt | 1000 × 600mm, có thể tùy chỉnh. Thiết bị kiểm tra phụ tùng ô tô |
| Chiều cao nhỏ giọt | 200mm, có thể điều chỉnh.Được cảm biến tự động bằng cảm biến hồng ngoại, khi kim nằm ở điểm cao nhất của mẫu 200mm, hộp nhỏ giọt sẽ tự động dừng lại. |
| Tốc độ nhỏ giọt (Lưu lượng nước) | Có thể chuyển đổi 1 + 0,05 0mm / phút hoặc 3 + 0,05 0mm / phút, áp dụng công nghệ lượng mưa được kiểm soát kỹ thuật số |
| Lỗ kim | Φ0.4mm |
| Khoảng cách giữa các lỗ | 20mm |
| Thời gian kiểm tra | 0-999,9 phút, có thể được cài đặt trước |
| Phương pháp cài đặt | Loại treo tường hoặc đặt sàn |

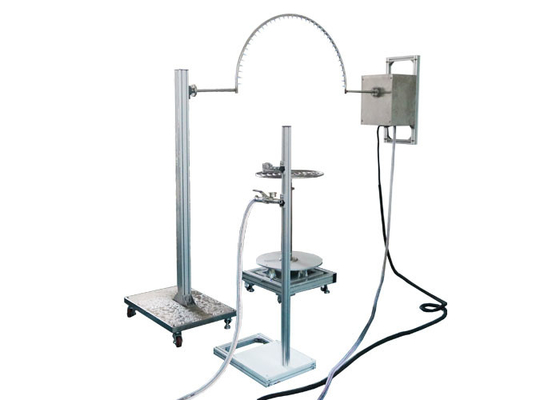

| 2. Phun nước và cho nước bắn Phần tử mã thứ hai 3 và 4 (ống xoay) | |
| Bán kính ống dao động |
Cấu hình tiêu chuẩn là R600, R800 và R1000, các bán kính khác R200, R400, R1200, R1400, R1600mm có sẵn, được làm bằng thép không gỉ |
| Lỗ kim | Φ0.4mm |
| Đã bao gồm góc của hai lỗ | IPX3: 120 °;IPX4: 180 ° |
| Góc con lắc | IPX3: 120 ° (± 60 °);IPX4: 350 ° (± 175 °) |
| Tốc độ mưa |
IPX3: 4 giây / lần (2 × 120 °); IPX4: 12 giây / lần (2 × 350 °); |
| Dòng nước | 1-10L / phút có thể điều chỉnh |
| Thời gian kiểm tra | 0,01S-99 giờ 59 phút, có thể được cài đặt trước |
| 3. Phun nước và bắn nước cho phần tử mã thứ hai 3 và 4 (ống tắm) | |
| Thông số vòi phun |
Đường kính ngoài: Ф102mm đường kính hình cầu: SФ75,5mm 121 lỗ Ф0,5mm; 1 lỗ ở trung tâm 1 vòng tròn bên trong gồm 12 lỗ ở góc 30 ° 4 vòng tròn bên ngoài gồm 24 lỗ ở góc 15 ° Tấm chắn di chuyển-Nhôm Vòi phun-Đồng thau |
| Dòng nước | 10L / phút ± 5%, Đồng hồ đo lưu lượng có thể điều chỉnh |
| Máy đo áp suất | 50-150Kpa, Phạm vi đo áp suất 0-0,25Mpa |
| 4. Nước vận tốc cao cho phần tử mã thứ hai 5 và 6 | |
| Đường kính vòi phun | IPX5: Φ6,3mm;IPX6: Φ12,5mm |
| Dòng nước | IPX5: 12,5 ± 0,625L / phút;IPX6: 100 ± 5L / phút |
| Khoảng cách từ vòi phun tia đến vỏ | 2,5-3m |
| 5. Bàn xoay | |
| Đường kính | Φ600mm, Φ800mm và Φ1000mm có sẵn, |
| Tốc độ quay | 1r / phút |
| Góc nghiêng | 15 ° |
| Kiểm tra góc quay | 90 °, xoay liên tục |
| Khả năng chịu đựng | ≤150kg |

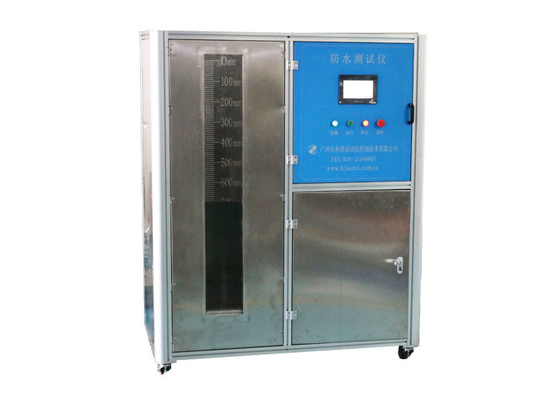

| 6. Cấp nước (cũng cho phần tử mã thứ 7 ngâm tạm thời trong nước) và tủ điện điều khiển | |
| Áp dụng |
(a) Cấp nước cho thử nghiệm chống thấm nước IPX1 ~ IPX6 (b) Thử nghiệm ngâm nước IPX7 (c) Điều khiển tự động cho toàn bộ thiết bị chống thấm |
| Bể chứa nước |
Nó có thể áp dụng cho việc lưu trữ nước của thử nghiệm phun nước mạnh IPX5 ~ IPX6, phun nước ngâm IPX7 Thể tích: 1000L Kích thước: L1000mmXW1000mmXH1000mm Cửa sổ quan sát: cửa sổ kính cường lực Kích thước cửa sổ quan sát: W200mmXH1250mm Máy đo độ sâu: thép không gỉ Chiều cao thước đo độ sâu: 1300mm, độ chính xác 1mm Kiểm soát mức chất lỏng: công tắc phao + ống tràn |
| Tủ điều khiển: |
Phát hiện dòng chảy: phản hồi tín hiệu dòng chảy thông qua lưu lượng kế điện tử Cài đặt luồng: đặt trên màn hình cảm ứng Phát hiện nhiệt độ: PID Bộ điều khiển: PLC Chức năng điều khiển: cấp nước nhiệt độ không đổi, cấp nước lưu lượng không đổi, cấp nước áp suất không đổi và kiểm soát thời gian thử nghiệm. Chức năng bảo vệ: bảo vệ rò rỉ, bảo vệ quá tải, bảo vệ ngắn mạch |
