Bộ kiểm tra hiệu suất IEC của động cơ servo cho công tắc tiệm cận

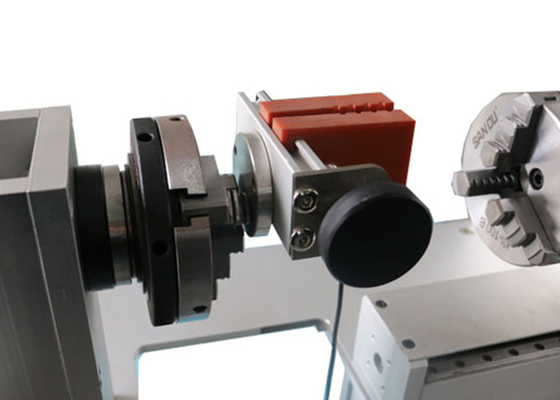

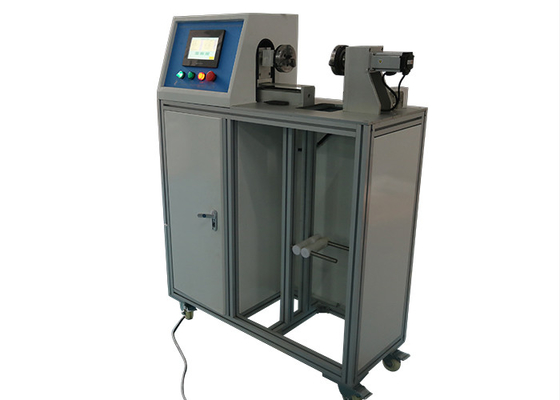

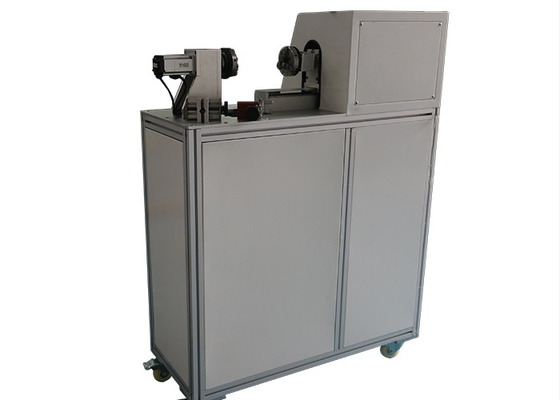

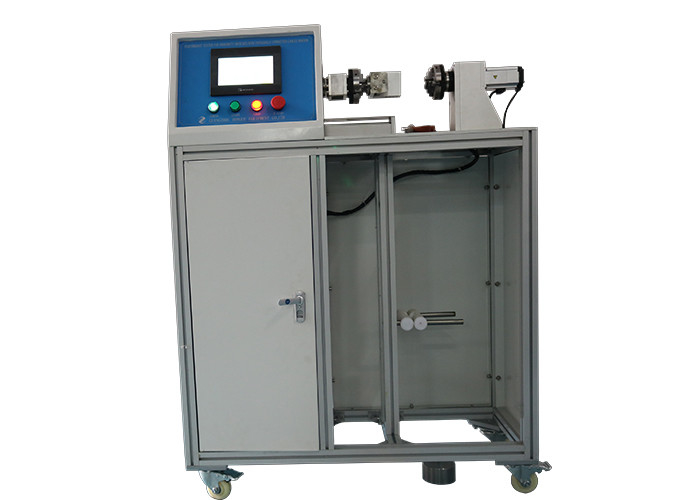

Thiết bị thử nghiệm IEC Performance Tester cho các công tắc lân cận với cáp kết nối nội bộ

Tiêu chuẩn:

IEC 60947-5-2 'Thiết bị đóng cắt và bộ điều khiển hạ áp - Phần 5-2: Thiết bị mạch điều khiển và phần tử đóng cắt - Công tắc gần' Phụ lục C.8

Ứng dụng:

Nó được sử dụng để kiểm tra hiệu suất độ bền cấu trúc của các công tắc tiệm cận và cảm biến quang điện khác nhau với cáp kết nối tích hợp, đảm bảo rằng cáp kết nối và vị trí công tắc tương đối cố định.Thiết bị thử nghiệm IEC

Mục đích của các thử nghiệm này là để đảm bảo tính toàn vẹn của neo cáp trong quá trình vận chuyển và lắp đặt.Sau khi được lắp đặt, công tắc lân cận và cáp phải được cố định tương đối với nhau.

C.8.1.1 Thử nghiệm kéo

Cáp phải chịu một lực kéo ổn định dọc theo trục của lối vào cáp, tác dụng lên áo cách điện của cáp trong thời gian 1 min.

C.8.1.2 Thử nghiệm mô men xoắn

Cáp phải chịu mômen xoắn 0,1 Nm hoặc giới hạn ở giá trị tạo ra mômen xoắn góc 360 °.Mômen xoắn phải được đặt vào cáp, theo chiều kim đồng hồ trong 1 phút và sau đó ngược chiều kim đồng hồ trong 1 phút, ở khoảng cách 1 00 mm từ lối vào của công tắc gần.

C.8.1.3 Thử nghiệm đẩy

Lực đẩy phải được đặt dọc theo trục của cáp càng gần lối vào cáp càng tốt.

Lực được tăng từ từ đến 20 N. Lực phải được đặt trong 1 min cho mỗi lần và tạm dừng 1 min giữa các lần đặt.

Sau các thử nghiệm, không quan sát thấy hư hỏng của phương tiện bịt kín lối vào cáp và không có sự dịch chuyển của cáp.

C.8.1.4 Thử nghiệm uốn

Cáp phải được tải và uốn cong theo cách sau:

a) Treo một khối lượng 3 kg bằng cách gắn nó vào cáp cách lối vào cáp 1 m và với trục của lối vào cáp theo phương thẳng đứng.

b) Nghiêng công tắc gần 90 ° để làm cho cáp bị uốn cong 90 °, giữ nguyên vị trí đó trong 1 phút.

c) Nghiêng công tắc tiệm cận 90 ° theo hướng ngược lại so với hướng thẳng đứng để gây ra sự uốn cong ngược lại 90 ° trong cáp, duy trì vị trí trong thời gian 1 min.

Đặc tính:

Thiết bị sử dụng hệ thống điều khiển thông minh PLC tiên tiến, giao diện hoạt động nhân bản trên màn hình cảm ứng giúp ghi và hiển thị chính xác hơn;với thời gian thử nghiệm đặt trước, tốc độ thử nghiệm, hành trình thử nghiệm, cài đặt lực kéo và các chức năng khác.Có thể phân tích bằng hồ sơ dữ liệu xem mẫu thử có đủ tiêu chuẩn hay không.

Thông số:
