10 Freq / Min 220V 50Hz Thiết bị kiểm tra tích hợp IEC cho máy cưa đĩa

Mô tả sản phẩm

Thiết bị thử nghiệm IEC Thiết bị kiểm tra tích hợp cho công tắc cưa tròn và bộ phận bảo vệ dưới

Tiêu chuẩn:

IEC60745-2-5 'Dụng cụ điện điều khiển bằng động cơ cầm tay - An toàn - Phần 2-5: Yêu cầu riêng đối với máy cưa đĩa'.2003 Phụ lục BB.20.102.

EN 60745-2-5: 2010 điều khoản 17.101 và điều 19.102.3.

EN 60745-2-5: 2010 Phụ lục M21.18, Phụ lục M21.18.301, Phụ lục M21.203, Phụ lục M21.301, hình M.301.

Ứng dụng:

Nó được sử dụng để kiểm tra hiệu suất của công tắc máy cưa vòng và độ bền và thời gian phục hồi của bộ phận bảo vệ thấp hơn của máy cưa vòng. Thiết bị thử nghiệm IEC

Mẫu thử nghiệm:

Máy cưa đĩa

Đặc tính:

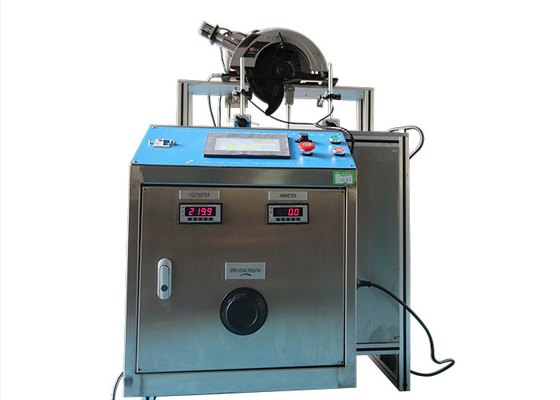

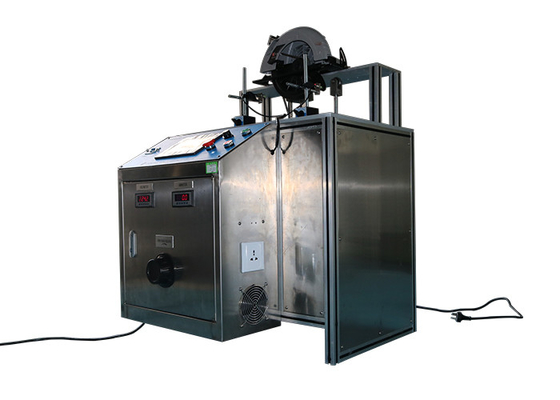

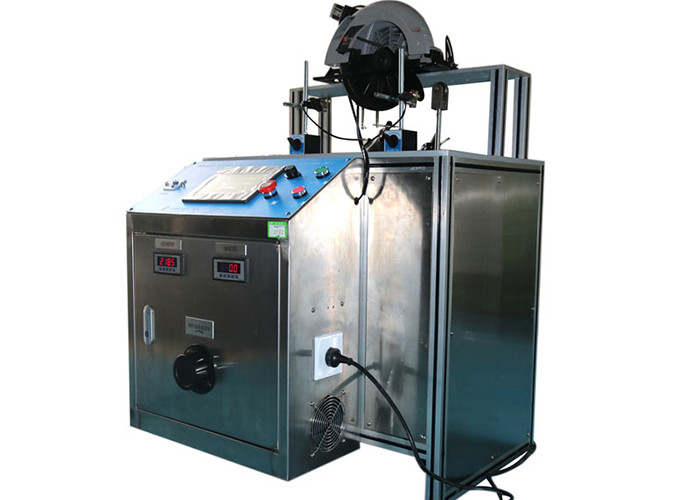

Thiết bị này bao gồm hai phần, hệ thống cơ khí và hệ thống điện điều khiển.

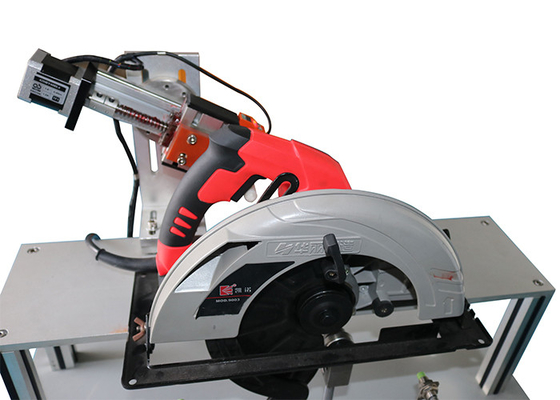

Hệ thống cơ khí là bàn máy cưa đĩa.Trên bàn có công tắc và ổ cắm mẫu, người vận hành có thể gạt công tắc để bật hoặc tắt nguồn cấp tải cho mẫu thử;các kích thước khác nhau của cưa vòng có thể được đặt và cố định trên bàn;trên bàn, thiết bị để khóa công tắc của máy cưa đĩa cầm tay ở vị trí “bật”;lưỡi dao có thể kéo dài đến đáy bàn qua rãnh giữa;trên bàn, nơi dưới lưỡi, có một miếng gạt bảo vệ phía dưới và hai cảm biến vị trí, có thể điều khiển bộ phận bảo vệ phía dưới của máy cưa đĩa được mở hoặc đóng.

Hệ thống điều khiển điện bao gồm nguồn điện tải, PLC MITSUBISHI, màn hình cảm ứng 7 inch, v.v. Có thể đạt được hoạt động thủ công và vận hành tự động.

Thông số:
