| Tên thương hiệu: | HeJin |
| Số mẫu: | HH0816A |
| MOQ: | 1 bộ |
| giá bán: | Negotiatable |
| Khả năng cung cấp: | 10 bộ mỗi tháng |

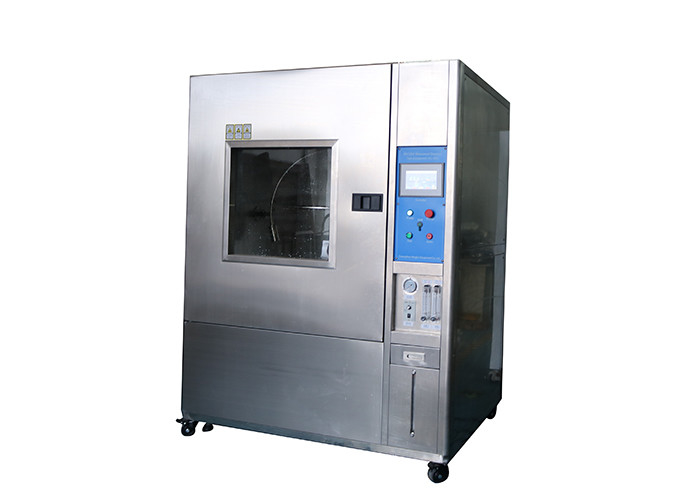

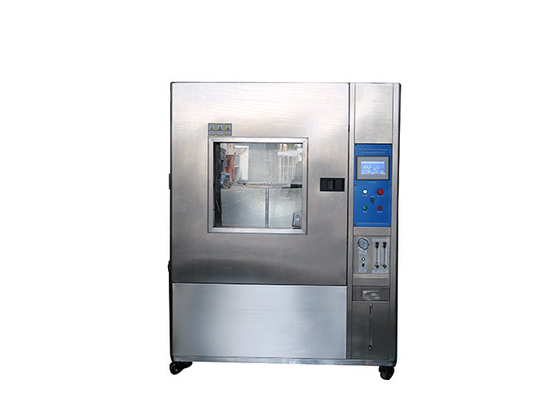

Thiết bị thử nghiệm IP Phòng thử nghiệm chống thấm IPX1 đến IPX4 cho các bộ phận ô tô
Tiêu chuẩn:
Mức độ bảo vệ IEC60529 được cung cấp bởi vỏ (Mã IP) của IPX1, IPX2, IPX3, IPX4;
ISO 20653-2013 Phương tiện giao thông đường bộ - Mức độ bảo vệ (mã IP) - Bảo vệ thiết bị điện khỏi các vật thể lạ, nước và tiếp cận, hình 3- Thiết lập thử nghiệm để xác định khả năng bảo vệ chống lại các giọt nước thẳng đứng (thiết bị nhỏ giọt);mức độ bảo vệ chống nước 1 và 2, hình 4 - Thiết lập thử nghiệm để xác định khả năng bảo vệ chống nước bắn và nước phun (ống xoay);mức độ bảo vệ chống nước 3, 4 và 4K.
Các yếu tố và ý nghĩa mã IP:
| IP | Ý nghĩa đối với việc bảo vệ các thiết bị điện (Chống nước) |
| 1 | nước nhỏ giọt dọc |
| 2 | nước nhỏ giọt (độ nghiêng 15 °) |
| 3 | phun nước |
| 4 | nước bắn lên |
| 4K | bắn nước với áp suất tăng lên.
Thiết bị kiểm tra chống xâm nhập |
Điều kiện thử nghiệm:
IPX1:
Thử nghiệm được thực hiện với một thiết bị tạo ra dòng nước đồng đều trên toàn bộ diện tích của vỏ bọc.
Bàn xoay đặt vỏ có tốc độ quay 1 vòng / phút và độ lệch tâm (khoảng cách giữa trục bàn xoay và trục mẫu) xấp xỉ 100 mm.
Thời gian thử nghiệm là 10 phút.
IPX2:
Vỏ được thử nghiệm trong 2,5 min ở mỗi vị trí trong số bốn vị trí nghiêng cố định.
Các vị trí này là 15 ° về hai phía của phương thẳng đứng trong hai mặt phẳng vuông góc với nhau (xem hình 3b)).
Tổng thời lượng của thử nghiệm là 10 phút.
IPX3:
Ống dao động được cung cấp các lỗ phun trên một cung 60 ° ở hai phía của điểm trung tâm.Giá đỡ không được đục lỗ.
Vỏ bọc cần thử nghiệm được đặt ở điểm chính giữa của hình bán nguyệt.Ống được tạo ra dao động qua một góc 20 °, 60 ° ở hai phía của phương thẳng đứng, thời gian cho một dao động hoàn toàn (2 × 1 20 °) là khoảng 4 s và thời gian thử nghiệm là 5 phút.
Sau đó, vỏ bọc được quay theo phương ngang một góc 90 ° và thử nghiệm được tiếp tục trong 5 min nữa.
Bán kính lớn nhất có thể chấp nhận được của ống dao động là 1 600 mm.
Áp lực nước được điều chỉnh để cung cấp tỷ lệ phân phối quy định.Áp lực để đạt được tốc độ phân phối này sẽ nằm trong khoảng từ 50 kPa đến 150 kPa.Nó phải được giữ không đổi trong suốt quá trình thử nghiệm.
Thời gian thử nghiệm là 1 min / m 2 diện tích bề mặt tính toán của vỏ bọc (không bao gồm bất kỳ bề mặt lắp ghép nào), với thời gian tối thiểu là 5 min.
IPX4:
Ống dao động có các lỗ phun trên toàn bộ 1 80 ”của hình bán nguyệt.Tổng lưu lượng được điều chỉnh theo quy định trong bảng 9 và được đo bằng đồng hồ đo lưu lượng.
Ống được tạo ra để dao động qua một góc gần 360 °, 180 ° ở hai bên của phương thẳng đứng, thời gian cho một dao động hoàn toàn (2 × 360 °) là khoảng 12 s.
Thời gian của thử nghiệm là 10 phút.
