| Tên thương hiệu: | HeJin |
| Số mẫu: | VF-1 |
| MOQ: | 1 bộ |
| giá bán: | Có thể đàm phán |
| Điều khoản thanh toán: | L / C, T / T |
| Khả năng cung cấp: | 15 bộ mỗi tháng |
Thiết bị kiểm tra tính dễ cháy để truyền ngọn lửa theo phương thẳng đứng cho cáp cách điện đơn
Tiêu chuẩn:
IEC 60332-1-1 Thử nghiệm trên cáp điện và cáp quang trong điều kiện cháy – Phần 1-1: Thử nghiệm lan truyền ngọn lửa thẳng đứng đối với dây hoặc cáp cách điện đơn lẻ - Thiết bị;
IEC 60332-1-2 Các thử nghiệm trên cáp điện và cáp quang trong điều kiện cháy –Phần 1-2: Thử nghiệm lan truyền ngọn lửa thẳng đứng đối với dây hoặc cáp cách điện đơn - Quy trình đối với ngọn lửa trộn sẵn 1 kW;
IEC 60332-1-3 Các thử nghiệm trên cáp điện và cáp quang trong điều kiện cháy –Phần 1-3: Thử nghiệm lan truyền ngọn lửa thẳng đứng đối với dây hoặc cáp cách điện đơn lẻ - Quy trình xác định các giọt / hạt cháy.
Ứng dụng:
Nó được sử dụng để thử nghiệm khả năng chống lan truyền ngọn lửa thẳng đứng cho một dây dẫn hoặc cáp cách điện thẳng đứng, hoặc cáp quang, trong điều kiện cháy.Thiết bị kiểm tra tính dễ cháy
Vị trí của mẫu thử:
Mẫu thử nghiệm phải được duỗi thẳng và được cố định vào hai giá đỡ nằm ngang bằng dây đồng có kích thước phù hợp, ở vị trí thẳng đứng ở giữa màn chắn kim loại, như mô tả trong 4.2 của IEC 60332-1-1, sao cho khoảng cách giữa phần dưới của phần trên
giá đỡ và đỉnh của giá đỡ dưới là (550 ± 5) mm.Ngoài ra, mẫu thử phải được định vị sao cho đáy của mẫu cách đáy màn hình khoảng 50 mm (xem Hình 1).
Trục thẳng đứng của mẫu thử phải được bố trí chính giữa trong màn hình (nghĩa là 150 mm từ mỗi bên và 225 mm từ phía sau).
Tham số:
| Điện áp làm việc | 220V / 50Hz |
| Kiểm soát chế độ hoạt động | Điều khiển điện, hoạt động bằng nút bấm |

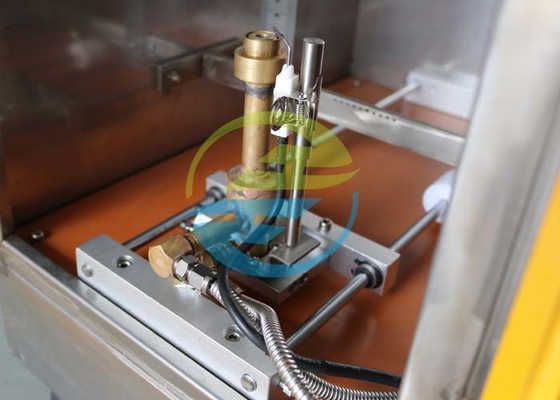

| Tiêu chuẩn đầu đốt | IEC60695-11-2 Phụ lục A, Độ mở đầu đốt: Φ7 ± 0,05mm, làm bằng đồng thau |
| Dòng khí và loại khí | Khí hỗn hợp: 650 ± 30mL / phút propan;10 ± 0,5L / phút không khí, Điều chỉnh đồng hồ đo lưu lượng kép |
| Thời gian cháy | 9999S.Thiết bị kiểm tra tính dễ cháy |
| Góc đốt | Nghiêng 45 ° ± 2 °, có thể điều chỉnh |
| Kiểm tra hiệu chuẩn ngọn lửa | Khối đồng đo nhiệt độ: Ф9mm ± 0.01mm, trọng lượng trước khi khoan: 10 ± 0 .05g |
| Cặp nhiệt điện: Dây nhôm bọc niken-crom / niken chính hãng Omega φ0.5 của Mỹ K-Cặp nhiệt điện, khả năng chịu nhiệt độ 1100 ° | |
| Khoảng cách giữa cổng đầu đốt đến khối đồng đo nhiệt độ: 95 mm | |
| Chiều cao ngọn lửa: Ngọn lửa bên trong: 55 ± 5mm, Ngọn lửa bên ngoài: 180 ± 10mm | |
| Thời gian để nhiệt độ của khối đồng tăng từ 100 ± 5 ° C đến 700 ° ± 3 ° C phải là 45 ± 5 giây | |
| Màn hình kim loại | Cao (1 200 ± 25) mm, rộng (300 ± 25) mm và sâu (450 ± 25) mm với mặt trước mở và đóng trên và dưới |
| Khí ga | > 95% khí propan hoặc than |
| Mẫu thử nghiệm | Chiều dài: 600 ± 25mm |
| Giá đỡ ngang cố định của mẫu | 2, khoảng cách: 550mm |
