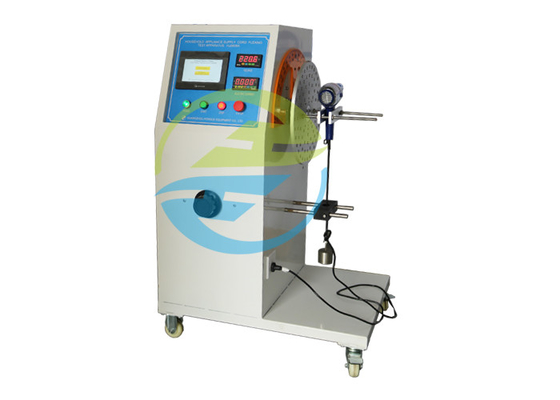

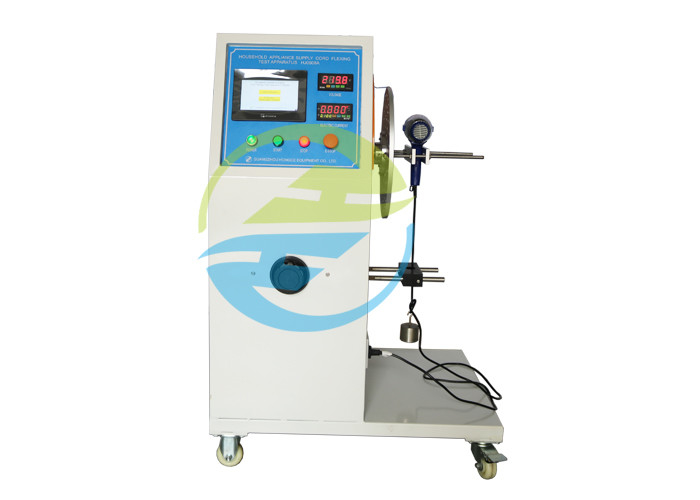

Màn hình cảm ứng Thiết bị thử nghiệm uốn cáp IEC 60335-1 Hình 8

Thiết bị thử nghiệm IEC 60335-1 Thiết bị thử nghiệm uốn cáp Hình 8

Tiêu chuẩn:

IEC 60335-1 Thiết bị điện gia dụng và tương tự - An toàn - Phần 1: Yêu cầu chung, điều 25.14, hình 8.

Mô tả tiêu chuẩn:

Các thiết bị có dây cung cấp và được di chuyển khi đang vận hành phải được kết cấu sao cho dây cung cấp được bảo vệ thích hợp chống lại sự uốn cong quá mức khi nó đi vào thiết bị.

CHÚ THÍCH 1: Điều này không áp dụng cho các thiết bị có cuộn dây tự động được thử nghiệm theo 22.1 6 để thay thế.

Kiểm tra sự phù hợp bằng thử nghiệm sau đây được thực hiện trên thiết bị có bộ phận dao động như chỉ ra trong Hình 8.

Phần của thiết bị bao gồm lỗ đầu vào được cố định vào bộ phận dao động để khi dây cung cấp ở giữa hành trình của nó, trục của dây nơi nó đi vào bộ phận bảo vệ dây hoặc đầu vào sẽ thẳng đứng và đi qua trục của dao động.Trục chính của đoạn dây phẳng phải song song với trục dao động.

Dây được tải sao cho lực tác dụng là

- 10 N, đối với dây có tiết diện danh nghĩa vượt quá 0,75 mm²;

- 5 N, đối với dây khác.

Khoảng cách X, như thể hiện trong Hình 8, giữa trục dao động và điểm mà dây hoặc bộ phận bảo vệ dây đi vào thiết bị, được điều chỉnh sao cho khi bộ phận dao động di chuyển trên toàn bộ phạm vi của nó, dây và tải tạo ra độ nghiêng nhỏ nhất chuyển động.

Bộ phận dao động được di chuyển qua một góc 90 ° (45 ° ở hai bên của phương thẳng đứng), số lần uốn đối với phụ kiện loại Z là 20.000 và đối với các phụ kiện khác là 10000. Tốc độ uốn là 60 mỗi phút.

CHÚ THÍCH 2: Một lần uốn là một chuyển động 90 °.

Dây và các bộ phận liên quan của nó được quay một góc 90 ° sau một nửa số lần uốn, trừ khi được lắp một dây dẹt.

Trong quá trình thử nghiệm, các ruột dẫn được cung cấp ở điện áp danh định và được tải với dòng điện danh định của thiết bị.Dòng điện không chạy qua dây dẫn nối đất.

Thiết bị thử nghiệm IEC

Tham số:
