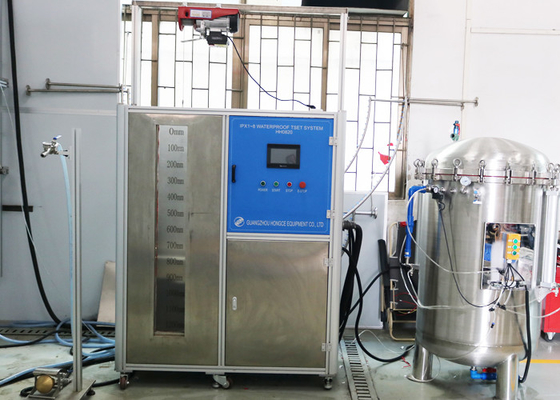

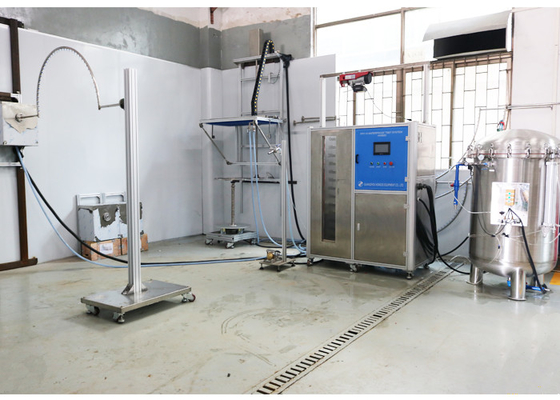

Thiết bị kiểm tra phụ tùng ô tô IPX1 1PX8 để bảo vệ mức độ chống nước

12,5 ± 0,626L / phút (IPX5);

100 ± 5L / phút (IPX6)

Thiết bị kiểm tra

Điều kiện thử nghiệm

Dòng nước

tỷ lệ

Thiết bị nhỏ giọt Hình 3

Bao vây trên bàn xoay

Tốc độ xấp xỉ.1 vòng / phút

(1,0 + 0,5) mm / phút

(chiều cao lượng mưa)

Sự khác biệt của

nhiệt độ của

thiết bị đang thử nghiệm

không quá 5 ° C.

Đối với nhiệt độ nước

cái nào nhiều hơn

Thấp hơn 5 ° C, đo-

ures sẽ được đồng ý

giữa những người dùng của

tiêu chuẩn để ngăn chặn

sự hình thành nước đặc.

Thiết bị nhỏ giọt Hình 3

Bao vây ở 4 vị trí cố định,

nghiêng 15 °

(3,0 + 0,5) mm / phút

(chiều cao lượng mưa)

2,5 phút cho mỗi

bốn vị trí

Ống xoay Hình 4

với đường kính khẩu độ 0,4 mm

đến ± 60 ° so với mặt phẳng thẳng đứng phun trong khi xoay ống xoay ± 60 ° so với mặt phẳng thẳng đứng với tốc độ khoảng 1 s / 60 °

Tối đakhoảng cách 200 mm

0,1 l / phút ± 5% mỗi khẩu độ (trung bình

giá trị), hoặc

xấp xỉ.

80 kPa

10 phút

(5 phút ở một vị trí, 5 phút ở vị trí được xoay từ

vị trí này 90 °

dọc theo chiều ngang

mức độ)

hoặc ống tắm Hình 5

phun trong khi xoay ống vòi hoa sen ± 60 ° so với mặt phẳng thẳng đứng

Tối đakhoảng cách 500 mm

Ống xoay Hình 4 như dưới 3, nhưng có đường kính lỗ cách mặt phẳng thẳng đứng 0,4 mm ± 90 °;phun trong khi xoay ống xoay ± (180 ° đến 20 °) so với mặt phẳng thẳng đứng tại một

tỷ lệ khoảng.1 giây / 60 °

Tối đakhoảng cách 200 mm

hoặc ống vòi hoa sen Hình 5, nhưng đã tháo nắp, vừa xịt vừa xoay ống vòi hoa sen một góc ± 90 °

liên quan đến mặt phẳng thẳng đứng

Tối đakhoảng cách 500 mm

Ống xoay Hình 4 như dưới 3, nhưng có đường kính khẩu độ 0,8 mm ± 90 ° so với mặt phẳng thẳng đứng, phun trong khi xoay ống xoay ± (180 ° đến 20 °) so với mặt phẳng thẳng đứng tại a

tỷ lệ khoảng.1 giây / 60 °

Tối đakhoảng cách 200 mm

0,6 l / phút ±

5% mỗi khẩu độ

(vừa phải

giá trị)

xấp xỉ.

400 kPa

10 phút

(5 phút ở một vị trí, 5 phút ở vị trí xoay từ vị trí này một góc 90 °)

Tia nước, vòi phun đường kính 6,3 mm theo Hình 6

Khoảng cách 2,5 m đến 3 m

12,5 l / phút ± 5%

xấp xỉ.

30 kPa

Tia nước, vòi phun đường kính 12,5 mm theo Hình 6

Khoảng cách 2,5 m đến 3 m

100 l / phút ± 5%

xấp xỉ.

100 kPa

Tia nước, vòi phun đường kính 6,3 mm theo Hình 6

Khoảng cách 2,5 m đến 3 m

xấp xỉ.

1 000 kPa

Bể ngâm

Độ sâu ngâm:

1 m (vị trí nhà sâu nhất) 0,15 m nước trên vị trí nhà ở cao nhất, nếu nhà ở lớn hơn

hơn 0,85 m

Mực nước của lưu vực chìm: và độ sâu của vùng chìm

theo thỏa thuận giữa những người sử dụng tiêu chuẩn

tùy thuộc vào

Hiệp định
