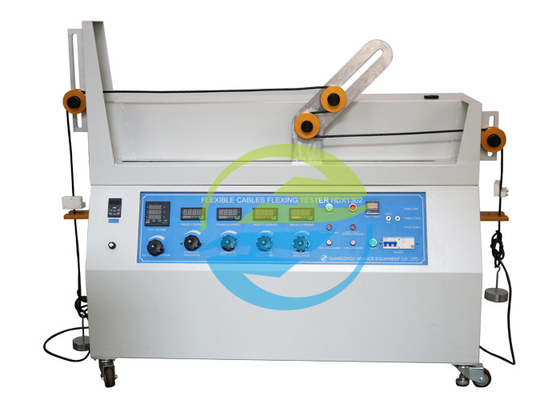

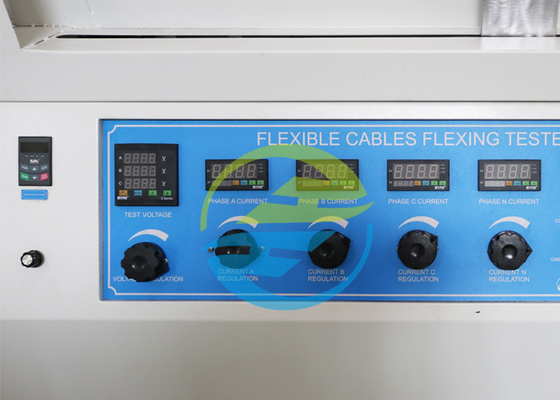

Hình 1 60245-2 Thiết bị thử nghiệm IEC Thiết bị uốn Tốc độ không đổi 0,33 M / S

IEC 60245-2 Hình 1 Thiết bị thử nghiệm Thiết bị uốn Tốc độ không đổi 0,33 m / s

Tiêu chuẩn:

IEC 60245-1 'Cáp cách điện bằng cao su-Điện áp danh định lên đến và bao gồm 450/750 V-Phần 1: Yêu cầu chung' điều 5.6.3.1;

IEC 60245-2 'Cáp cách điện bằng cao su - Điện áp danh định đến và bằng 450/750 V - Phần 2: Phương pháp thử nghiệm' điều 3.1 và hình 1;

IEC 60227-1 'Cáp cách điện bằng polyvinyl clorua có điện áp danh định đến và bằng 450/750 V - Phần 1: Yêu cầu chung' điều 5.6.3.1;

IEC 60227-2 'Cáp cách điện bằng polyvinyl clorua có điện áp danh định đến và bằng 450/750 V - Phần 2: Phương pháp thử nghiệm' điều 3.1 và hình 1;

Điều 16.3b) của IEC 60065-1 'Thiết bị âm thanh, video và thiết bị điện tử tương tự - Yêu cầu an toàn'.

Đơn xin:

Các thiết bị uốn được sử dụng cho các thử nghiệm về độ bền cơ học của cáp mềm đã hoàn thiện.

Mẫu thử nghiệm:

Đã hoàn thành cáp mềm, dây mềm. Thiết bị thử nghiệm IEC

Mô tả tiêu chuẩn:

Thử nghiệm này phải được thực hiện bằng thiết bị được chỉ ra trong Hình 1.Thiết bị này bao gồm một vật mang C, một hệ thống truyền động cho vật mang và bốn ròng rọc cho mỗi mẫu cáp được thử nghiệm.Vật mang C hỗ trợ hai ròng rọc A và B giống nhau

đường kính.Hai ròng rọc cố định, ở hai đầu của thiết bị, có thể có đường kính khác với ròng rọc A và B, nhưng cả bốn ròng rọc phải được bố trí sao cho mẫu nằm ngang giữa chúng.Vật mang điện thực hiện chu kỳ (chuyển động tiến và lùi) trên quãng đường 1 m với tốc độ xấp xỉ không đổi là 0,33 m / s giữa mỗi lần đổi chiều chuyển động.

Các ròng rọc phải được làm bằng kim loại và có rãnh hình bán nguyệt đối với cáp tròn và rãnh phẳng đối với cáp dẹt.Kẹp hãm D phải được cố định sao cho lực kéo luôn được tác dụng bởi trọng lượng mà vật mang di chuyển ra xa.Khoảng cách từ một kẹp hãm đến giá đỡ của nó, trong khi kẹp kia nằm trên giá đỡ của nó, phải tối đa là 5 cm.

Hệ thống truyền động phải sao cho tàu sân bay quay êm và không bị giật khi nó đảo chiều từ hướng này sang hướng khác.

Tham số:
