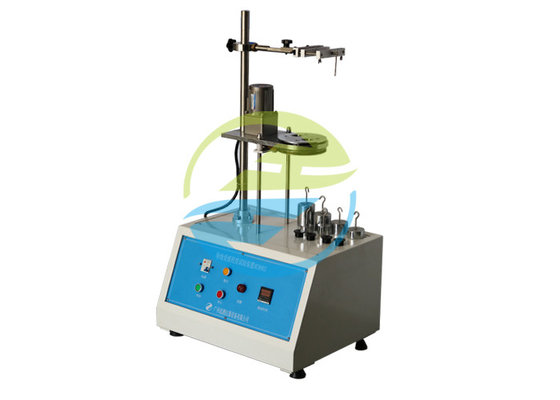

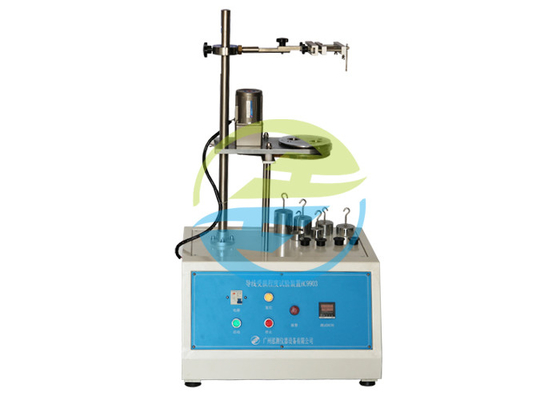

Thiết bị thử nghiệm mức độ thiệt hại của dây dẫn IEC 60069-1 Tốc độ thiết bị thử nghiệm 10 ± 2 r/min

Tiêu chuẩn:

IEC 60884-1 “Bọt điện và ổ cắm cho các mục đích gia đình và tương tự “Phần 1: Yêu cầu chung ” Khoản 12.2.5, hình 11

IEC 60669-1 ¢ Các công tắc cho các thiết bị điện cố định gia đình và tương tự ¢ Phần 1: Yêu cầu chung ¢ Điều 12.2.5, hình 9

Mô tả tiêu chuẩn:

Các thiết bị đầu cuối có kẹp vít phải được thiết kế và chế tạo để kẹp các dây dẫn mà không làm hỏng quá mức các dây dẫn.

Chiếc thiết bị đầu cuối được đặt trong thiết bị thử nghiệm theo hình 11 và được trang bị các dây dẫn cứng, rắn, có sợi và/hoặc linh hoạt.Theo bảng 3, đầu tiên với diện tích cắt ngang nhỏ nhất và sau đó với diện tích cắt ngang lớn nhất, các ốc vít hoặc nốt kẹp được thắt chặt với mô-men xoắn theo bảng 6.

Trong trường hợp không có dây dẫn cứng, thử nghiệm chỉ có thể được thực hiện với các dây dẫn rắn cứng.

Chiều dài của ống dẫn thử nghiệm phải dài hơn 75 mm so với chiều cao (H) được chỉ định trong bảng 9.

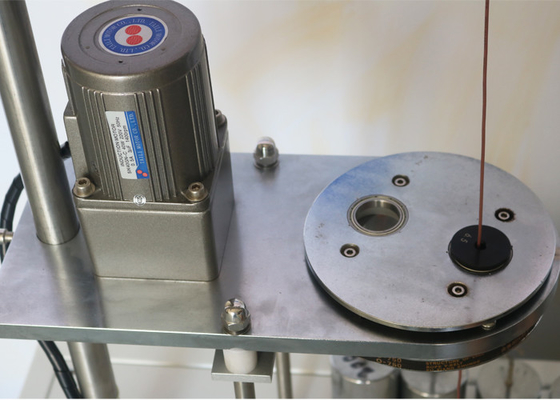

Cuối dây dẫn được đưa qua một vỏ phù hợp trong một tấm được đặt ở độ cao (H) dưới thiết bị, như được đưa ra trong bảng 9.Các vỏ được đặt trong một mặt phẳng ngang để đường trung tâm của nó mô tả một vòng tròn đường kính 75 mm, đồng tâm với trung tâm của đơn vị kẹp trong mặt phẳng ngang; tấm sau đó được xoay với tốc độ (10 ± 2) r/min.

Khoảng cách giữa miệng của thiết bị kẹp và bề mặt trên của vỏ phải nằm trong phạm vi ± 15 mm so với chiều cao được chỉ định trong bảng 9.xoắn, hoặc xoay của dây dẫn cách nhiệt.

Một khối lượng được chỉ định trong bảng 9 được treo từ đầu dây dẫn. Thời gian thử nghiệm khoảng 15 phút.

Trong quá trình thử nghiệm, dây dẫn không được trượt ra khỏi đơn vị kẹp hoặc vỡ gần đơn vị kẹp, cũng không được làm hỏng dây dẫn để làm cho nó không phù hợp để sử dụng tiếp theo.Thiết bị thử nghiệm IEC

Xét nghiệm phải được lặp lại với các dây dẫn rắn cứng nếu có, nếu thử nghiệm đầu tiên đã được thực hiện với các dây dẫn rắn.
