| Tên thương hiệu: | HeJin |
| Số mẫu: | HT-U16 |
| MOQ: | 1 bộ |
| giá bán: | Negotiatable |
| Điều khoản thanh toán: | L / C, T / T |
| Khả năng cung cấp: | 20 bộ / tháng |

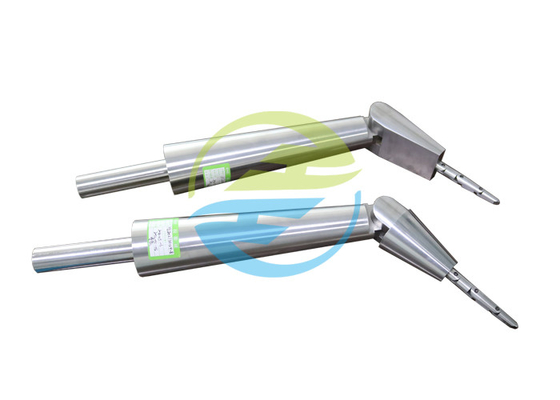

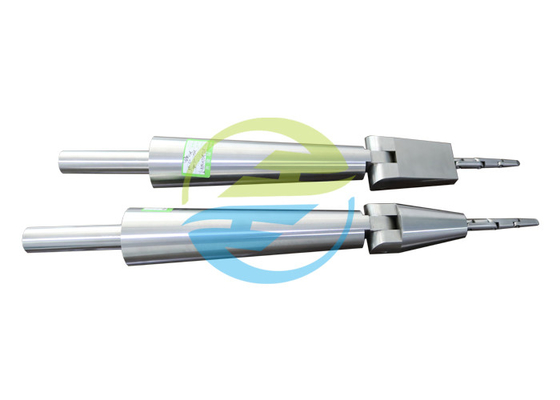

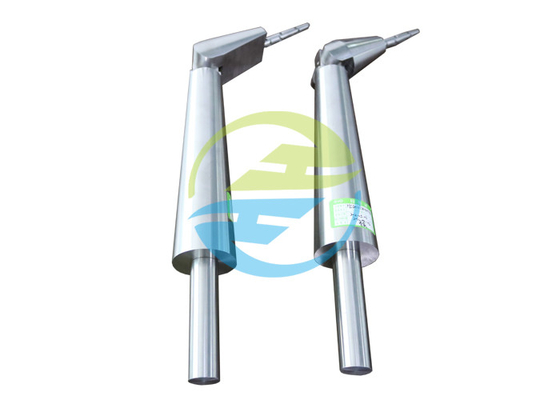

Đầu dò khớp với bàn tay hình nón và phẳng 10,5 - 11,5 tuổi
Tiêu chuẩn:
UL 60335-2-24 Thiết bị điện gia dụng và Tương tự - An toàn - Phần 2-24: Yêu cầu cụ thể đối với Thiết bị làm lạnh, Thiết bị làm kem và Máy làm đá, Phụ lục 101.DVA, Hình 101. DVA.2
Ứng dụng:
Nó được sử dụng để đánh giá mối nguy cho các bộ phận chuyển động;và Đầu dò để mô phỏng việc Trẻ em tiếp cận các bộ phận nguy hiểm.
Khi đánh giá các điểm chèn ép tiềm năng, i các đầu dò của Hình 12DV, của Phần 1, Hình 101. DVA.1 và Hình 101. DVA.2 không thể xuyên qua lỗ, hoặc lực tối đa do bộ phận chuyển động tác động lên đầu dò nhỏ hơn hơn 22,2 N (5 lbf) tại bất kỳ vị trí nào CÓ THỂ TIẾP CẬN được bằng đầu dò; Kiểm tra đầu dò ngón tay
Tham số:
| Bài báo | Mô tả thứ nguyên |
Kích thước mm |
| MỘT | Chiều dài ngón giữa, 95 phần trăm | 77 |
| NS | Đường kính ngón giữa, 5 phần trăm | 11.4 |
| NS | Chiều dài tay, 95 phần trăm | 173 |
| NS | Chiều dài từ khuỷu tay đến cổ tay, 95 phần trăm | 235 |
| E | Đường kính cổ tay (chu vi chia cho số pi), 5 phần trăm | 37 |
| NS | Đường kính cẳng tay (chu vi chia cho số pi), 5 phần trăm | 57 |
| NS | CLEARANCE tối thiểu của bàn tay (phần tay hình nón), 5 phần trăm | 49.4 |
| NS | Phần hình nón ở phần đính kèm ngón tay | 25 |
| tôi | Chiều rộng bàn tay (phần tay phẳng), 5 phần trăm | 62 |
| NS | Chiều rộng cổ tay (được sử dụng cho độ dày của bàn tay - phần tay phẳng), 5 phần trăm | 29 |
| K | Chiều rộng bàn tay tại phần đính kèm ngón tay (phần bàn tay phẳng) | 46 |
| L | Chiều dài cánh tay trên, 95 phần trăm | Một |
|
Ghi chú: 1 - Các đầu dò được thiết kế với một chốt ở giữa để xoay bàn tay so với cánh tay dưới.Chuyển động đó có thể được biểu diễn một cách tương đương bằng cách quay đầu dò. 2 - "Đầu" ngón tay được phát triển để phù hợp với kích thước của đầu dò có khớp nối UL.Đường kính từ đầu đến khớp đầu tiên sau đó giảm dần từ kích thước đầu đến đường kính ngón tay.Các khớp cách đều nhau theo chiều dài ngón tay. 3 - Đầu dò được thiết kế để cho phép bàn tay "uốn cong" so với cánh tay bằng cách sử dụng chốt bản lề nằm cách chiều dài tay (đầu cổ tay) 6 mm (0,24 in) và bàn tay bị hạn chế uốn cong không quá 90 ° so với cánh tay. Một Nếu cánh tay trên được yêu cầu để đánh giá một bộ phận, nó phải bao gồm một ống mềm được gắn ở phần cuối của cánh tay dưới, vì vị trí chính xác của khuỷu tay không thể xác định dễ dàng từ các điểm dữ liệu đã chọn.Kiểm tra đầu dò ngón tay |
||
