Máy kiểm tra rò rỉ khí Heli cho vỏ pin ô tô với chu kỳ 34 giây/mảnh và áp suất nạp 0–0,5 MPa

Máy kiểm tra rò rỉ Helium vỏ pin ô tô với chu kỳ 34 giây/cái và áp suất sạc 0–0,5 MPa

--Thiết bị kiểm tra rò rỉ vỏ pin điện ô tô với tính năng tự động niêm phong và phát hiện khí Heli

Mô tả sản phẩm

Thiết bị phát hiện rò rỉ khí heli dành cho vỏ ắc quy điện ô tô do Công ty Hejin phát triển, sản xuất và sản xuất được phát triển dành cho các nhà sản xuất cần thực hiện thử nghiệm độ kín đáng tin cậy trên vỏ, vỏ ắc quy và các bộ phận ắc quy ô tô liên quan.

Hệ thống này sử dụng khí heli làm khí đánh dấu và được thiết kế để xác định các đường rò rỉ có thể khó phát hiện thông qua kiểm tra trực quan truyền thống hoặc kiểm tra áp suất cơ bản. Môi trường chân không được kiểm soát, quy trình sạc khí heli và các phương pháp phát hiện rò rỉ có độ nhạy cao phối hợp với nhau để cung cấp quy trình kiểm tra lặp lại cho quá trình sản xuất vỏ pin.

Thiết bị này được sản xuất bởi HeJin, một nhà sản xuất nguồn tích hợp R&D, thiết kế kỹ thuật và năng lực sản xuất. Từ phát triển thiết bị cố định và sản xuất thiết bị đến gỡ lỗi và hỗ trợ kỹ thuật sau bán hàng, HeJin có thế mạnh trong việc cung cấp các giải pháp kiểm tra rò rỉ hoàn chỉnh thay vì chỉ cung cấp các thiết bị phát hiện độc lập.

Giới thiệu sản phẩm

Đối với vỏ ắc quy ô tô, không thể đánh giá chất lượng niêm phong chỉ bằng cách quan sát bề mặt của thành phẩm.

Vỏ bọc có thể có vẻ ngoài sạch sẽ trong khi vẫn giữ được các đường rò rỉ rất nhỏ xung quanh các bề mặt bịt kín, khu vực hàn, các lỗ đầu nối hoặc các mối nối kết cấu. Đối với các nhà sản xuất, việc xác định những vấn đề này trước khi các bộ phận bước vào giai đoạn sản xuất tiếp theo có thể có tác động đáng kể đến tính nhất quán của quy trình và chất lượng sản phẩm.

Đây là lúc giá trị của việc sử dụng thử nghiệm rò rỉ khí heli phát huy tác dụng.

Hệ thống kiểm tra rò rỉ vỏ pin ô tô sử dụng khí heli làm khí đánh dấu và sử dụng quy trình phát hiện rò rỉ chuyên dụng để đánh giá tình trạng bịt kín của bộ phận đang được thử nghiệm. Tùy thuộc vào cấu hình đã chọn, phôi được đặt trong buồng chân không hoặc thiết bị cố định đặc biệt, được sơ tán đến các điều kiện cần thiết, tiếp xúc với khí heli trong các điều kiện thử nghiệm quy định và sau đó được đánh giá bằng máy phát hiện rò rỉ.

Cấu hình thiết bị cuối cùng có thể được xác định dựa trên kích thước vỏ pin, tốc độ rò rỉ yêu cầu, áp suất kiểm tra, thời gian chu kỳ và cấu hình thiết bị cố định.

Tại sao phải kiểm tra rò rỉ khí Heli cho vỏ pin?

Vỏ pin chứa nhiều giao diện cấu trúc và niêm phong. Phương pháp kiểm tra rò rỉ cần phải làm được nhiều việc hơn là chỉ xác định rò rỉ rõ ràng.

Helium được sử dụng rộng rãi làm khí đánh dấu vì việc kiểm tra rò rỉ khí đánh dấu có thể được thực hiện bằng máy dò rò rỉ được thiết kế đặc biệt để phát hiện khí đánh dấu đã chọn. ISO 20485:2017 mô tả cụ thể các kỹ thuật phát hiện rò rỉ bằng cách sử dụng khí đánh dấu và thiết bị phát hiện rò rỉ dành riêng cho khí đánh dấu.

Đối với sản xuất vỏ ắc quy ô tô, việc kiểm tra rò rỉ khí heli có thể giúp nhà sản xuất điều tra:

• Tính toàn vẹn niêm phong nhà ở
• Hiệu suất niêm phong bìa
• Rò rỉ khớp
• Rò rỉ vùng hàn
• Rò rỉ đầu nối hoặc giao diện
• Rò rỉ vòng đệm
• Đường dẫn rò rỉ nhỏ
• Hiệu suất rò rỉ bao vây tổng thể

Khu vực có thể phát hiện chính xác phụ thuộc vào thiết kế của thiết bị cố định và cách kết nối vỏ pin với mạch thử nghiệm.

Tính năng sản phẩm

Được thiết kế để kiểm tra vỏ ắc quy ô tô

Hệ thống này được thiết kế dựa trên cấu trúc vật lý và các yêu cầu về độ kín của các bộ phận ắc quy ô tô, bao gồm cả vỏ và vỏ ắc quy.

Máy dò khí Helium Tracer-Gas

Helium được sử dụng làm khí đánh dấu để phát hiện rò rỉ tốt. Phương pháp này cho phép hệ thống phản ứng cụ thể với khí heli được giải phóng qua đường rò rỉ.

Kiểm tra buồng chân không

Phương pháp buồng chân không cung cấp môi trường thử nghiệm được kiểm soát xung quanh phôi. Các hệ thống liên quan đến pin được HeJin công bố sử dụng công nghệ buồng chân không để kiểm tra rò rỉ.

Quy trình kiểm tra tự động

Trình tự thử nghiệm có thể tích hợp sơ tán, nạp khí heli, phát hiện, đánh giá kết quả và các giai đoạn xử lý khác vào một chu trình thử nghiệm được kiểm soát.

Chu trình định hướng sản xuất

Cấu hình HJ-LT-1 do HeJin công bố chỉ định thời gian chu kỳ 34 giây cho mỗi mảnh.

Đồ đạc tùy chỉnh

Vỏ pin khác nhau đáng kể về kích thước, giao diện và cấu trúc bịt kín. Do đó, vật cố định có thể được thiết kế xung quanh phôi thực tế của khách hàng.

Chức năng chính

• Kiểm tra niêm phong vỏ pin
• Kiểm tra rò rỉ nắp pin
• Thử nghiệm buồng chân không
• Sạc khí heli
• Phát hiện rò rỉ tốt
• Sàng lọc rò rỉ tổng thể
• Đánh giá tỷ lệ rò rỉ
• Đánh giá kết quả kiểm tra tự động

Thông số kỹ thuật

Công nghệ cốt lõi

Phát hiện rò rỉ khí Helium Tracer-Gas

Nguyên lý phát hiện cơ bản dựa trên khí đánh dấu helium.

Thành phần được thử nghiệm được kết nối với mạch thử nghiệm thích hợp. Helium được đưa vào trong các điều kiện thử nghiệm đã xác định, trong khi phía phát hiện được duy trì ở điều kiện chân không cần thiết.

Nếu tồn tại một đường rò rỉ, khí heli sẽ đi qua đường đó và đến phía phát hiện. Máy dò rò rỉ khí heli đo tín hiệu tương ứng và so sánh nó với giá trị chấp nhận đặt trước.

ISO 20485:2017 xác định cụ thể các kỹ thuật phát hiện rò rỉ bằng cách sử dụng khí đánh dấu và thiết bị phát hiện rò rỉ dành riêng cho khí đánh dấu.

Công nghệ buồng chân không

Buồng chân không tạo ra môi trường được kiểm soát cho quá trình phát hiện rò rỉ.

Hệ thống buồng chân không được xuất bản của HeJin mô tả một trình tự bao gồm sơ tán, kiểm tra rò rỉ tổng thể, nạp khí heli, kiểm tra rò rỉ tinh tế, thu hồi khí heli và thông gió trong buồng.

Quá trình này giúp giảm sự phụ thuộc vào việc kiểm tra thủ công và cung cấp quy trình kiểm tra nhất quán hơn.

Bối cảnh Quản lý Helium

Nồng độ nền helium là một yếu tố quan trọng cần cân nhắc khi thực hiện kiểm tra rò rỉ nhạy cảm.

Trước khi phát hiện rò rỉ nhỏ, hệ thống phát hiện có thể giám sát tín hiệu helium nền và thiết lập đường cơ sở cần thiết trước giai đoạn nạp helium.

Điều này giúp tạo ra một môi trường đo lường được kiểm soát tốt hơn.

Ứng dụng

• Sản xuất ắc quy ô tô
• Sản xuất vỏ pin EV
• Sản xuất vỏ pin
• Sản xuất vỏ pin
• Sản xuất mô-đun pin
• Lắp ráp bộ pin
• Kiểm tra chất lượng linh kiện ô tô
• Kiểm tra thành phần quản lý nhiệt pin

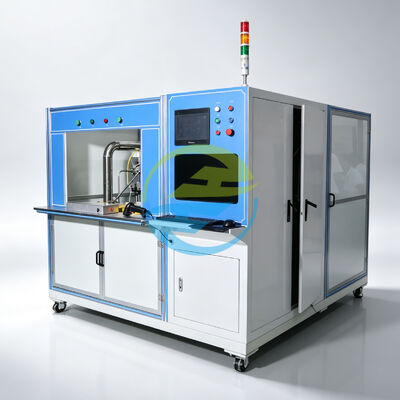

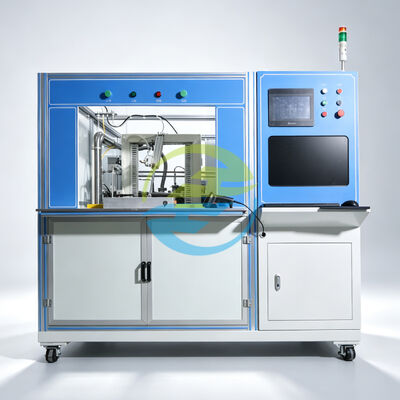

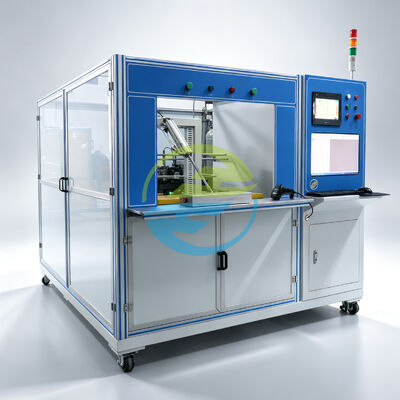

Hình ảnh chi tiết

Giới thiệu về Hà Tấn

CÔNG TY TNHH CÔNG NGHỆ ĐIỀU KHIỂN TỰ ĐỘNG HJ, hoạt động dưới tên HeJin, được thành lập tại Quảng Châu vào năm 2012. Công ty chuyên về R&D, sản xuất và kinh doanh các thiết bị kiểm tra công nghiệp chuyên sâu về công nghệ.

Danh mục sản phẩm của công ty bao gồm Thiết bị kiểm tra rò rỉ, Thiết bị kiểm tra phụ tùng ô tô, Thiết bị kiểm tra IP, Thiết bị kiểm tra thiết bị gia dụng, Thiết bị kiểm tra tính dễ cháy, Thiết bị kiểm tra tác động và các giải pháp kiểm tra công nghiệp khác.

Đối với những khách hàng đang tìm kiếm một nhà sản xuất trực tiếp, khả năng tích hợp này rất quan trọng. HeJin thiết kế và sản xuất thiết bị của mình tại Trung Quốc, đồng thời phát triển các giải pháp thử nghiệm tùy chỉnh theo yêu cầu về sản phẩm và tuân thủ.

Để biết thêm thông tin về nhà sản xuất, khách hàng có thể truy cập trang HeJin About Us hoặc khám phá danh mục Thiết bị kiểm tra rò rỉ.

Câu hỏi thường gặp

1. Thiết bị kiểm tra rò rỉ khí heli này có thể kiểm tra những sản phẩm nào?

Ứng dụng chính là thử nghiệm rơle kín. Quá trình thử nghiệm và cố định có thể được tùy chỉnh theo cấu trúc rơle và giao diện kết nối thực tế.

2. Khí nào được sử dụng để phát hiện rò rỉ tốt?

Cấu hình tham chiếu sử dụng 100% khí heli làm khí phát hiện rò rỉ tốt.

3. Áp suất thử tối đa là bao nhiêu?

Cấu hình tham chiếu chỉ định 25 bar để kiểm tra rò rỉ tổng và rò rỉ tinh, với áp suất có thể điều chỉnh giảm xuống. Áp lực cuối cùng phải được thiết lập theo yêu cầu sản phẩm của khách hàng.

4. Có thể kiểm tra bao nhiêu sản phẩm cùng một lúc?

Cấu hình tham chiếu có hai trạm kiểm tra, với một phôi trên mỗi trạm.

5. Thời gian chu kỳ tham chiếu là gì?

Cấu hình tham chiếu đã công bố chỉ định khoảng 30 giây cho mỗi phôi, tương ứng với khoảng 120 phôi mỗi giờ.
