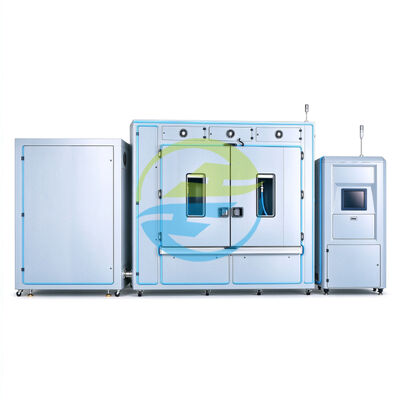

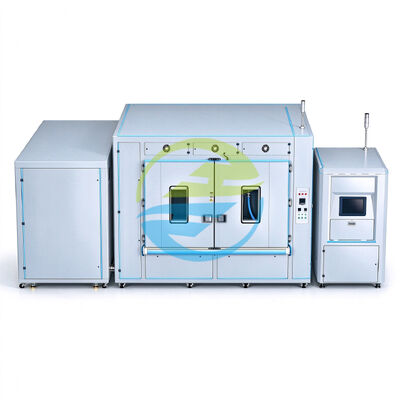

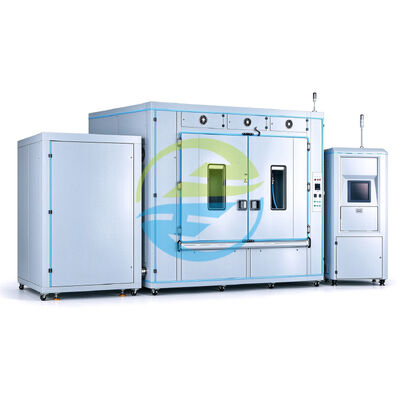

Bàn thử nghiệm chu trình nhiệt bộ tản nhiệt để kiểm tra độ bền nóng và lạnh của chất làm mát với dải nhiệt độ có thể cấu hình từ -40°C đến 130°C và áp suất có thể điều chỉnh 0,1-0,6 MPa

Máy kiểm tra chu trình nhiệt bộ tản nhiệt ô tô để kiểm tra độ bền chất lỏng nóng và lạnh

Tổng quan sản phẩm

Bộ tản nhiệt và bộ trao đổi nhiệt ô tô phải chịu được sự thay đổi nhiệt độ chất lỏng lặp đi lặp lại trong suốt vòng đời sử dụng của chúng. Máy kiểm tra chu trình nhiệt bộ tản nhiệt ô tô được thiết kế để giúp các nhà sản xuất và phòng thí nghiệm kiểm tra đánh giá độ bền của linh kiện trong điều kiện lưu thông chất lỏng nóng và lạnh được kiểm soát.

Với dải nhiệt độ môi trường có thể cấu hình từ -40°C đến 130°C, dải áp suất kiểm tra từ 0,1–0,6 MPa và lưu lượng 10–100 L/phút, hệ thống này hỗ trợ nhiều ứng dụng chu trình nhiệt bộ tản nhiệt ô tô. Được phát triển và sản xuất bởi HeJin, thiết bị có thể được cấu hình theo yêu cầu mẫu, quy trình kiểm tra và các tiêu chuẩn ngành áp dụng.

Giới thiệu sản phẩm

Máy kiểm tra sốc nhiệt bộ tản nhiệt ô tô được phát triển cho các bài kiểm tra chu trình nhiệt trên bộ tản nhiệt ô tô tương thích và các cụm bộ trao đổi nhiệt làm mát bằng chất lỏng. Bằng cách lưu thông môi trường kiểm tra được chọn qua mẫu trong điều kiện nhiệt độ được kiểm soát, nó giúp các kỹ sư đánh giá cách các linh kiện phản ứng với việc làm nóng và làm nguội lặp đi lặp lại.

Trong quá trình vận hành xe, bộ tản nhiệt phải chịu sự thay đổi nhiệt độ chất lỏng làm mát và điều kiện lưu thông. Sự giãn nở và co lại nhiệt lặp đi lặp lại có thể gây ứng suất lên các ống, đầu nối, mối nối, gioăng và các giao diện kết nối. Các bài kiểm tra chu trình nhiệt giúp các nhà sản xuất xác định các điểm yếu tiềm ẩn, cải thiện thiết kế sản phẩm và xác minh độ bền trước khi sản phẩm chuyển sang giai đoạn xác nhận tiếp theo.

Là một phần của dòng Thiết bị Kiểm tra Phụ tùng Ô tô, hệ thống này hỗ trợ áp suất, lưu lượng, nhiệt độ môi trường, tần suất chu trình và thời gian kiểm tra có thể cấu hình. Các điều kiện kiểm tra có thể được thiết lập theo yêu cầu của khách hàng và quy trình kiểm tra áp dụng.

HeJin cung cấp dịch vụ thiết kế và sản xuất nội bộ, giúp khách hàng thảo luận về mục tiêu kiểm tra của họ và xác định cấu hình thiết bị phù hợp trước khi đặt hàng.

Tính năng sản phẩm

Dải nhiệt độ có thể cấu hình rộng

Nhiệt độ môi trường kiểm tra có thể được cấu hình trong dải từ -40°C đến 130°C. Điều này mang lại sự linh hoạt cho các chương trình kiểm tra bộ tản nhiệt ô tô yêu cầu các điều kiện hoạt động nóng và lạnh khác nhau.

Áp suất và lưu lượng chất lỏng làm mát có thể điều chỉnh

Dải áp suất quy định là 0,1–0,6 MPa, trong khi lưu lượng có thể được cấu hình từ 10 đến 100 L/phút. Các thông số này cho phép điều chỉnh các điều kiện kiểm tra cho phù hợp với mẫu và quy trình kiểm tra đã được phê duyệt.

Chu trình nhiệt lặp lại

Thiết bị hỗ trợ tần suất chu trình nhiệt từ 3–15 chu kỳ mỗi giờ. Hồ sơ chu trình thực tế, bao gồm các quá trình chuyển đổi nhiệt độ và thời gian giữ, nên được thiết lập theo phương pháp kiểm tra yêu cầu và khả năng thiết bị đã được xác nhận.

Môi trường chất lỏng kiểm tra tương thích

Các môi trường kiểm tra được chỉ định bao gồm dung dịch nước làm mát và dung dịch nước ethylene glycol. Môi trường được chọn phải tương thích với các vật liệu tiếp xúc với chất lỏng của thiết bị, gioăng, nhiệt độ hoạt động và yêu cầu của mẫu.

Cấu hình kỹ thuật linh hoạt

Bộ tản nhiệt và bộ trao đổi nhiệt có thể khác nhau về thể tích bên trong, thiết kế kết nối, yêu cầu lưu lượng và giới hạn áp suất. HeJin có thể xem xét các chi tiết ứng dụng này để xác định cấu hình phù hợp cho bài kiểm tra dự kiến.

Hỗ trợ trực tiếp từ nhà sản xuất

Từ thảo luận kỹ thuật và thiết kế thiết bị đến điều phối sản xuất và hỗ trợ sau bán hàng, HeJin cung cấp giao tiếp trực tiếp với nhà sản xuất trong suốt dự án, tùy thuộc vào phạm vi dịch vụ đã thỏa thuận.

Tiêu chuẩn áp dụng và tài liệu tham khảo kiểm tra

QC/T 468 — Bộ tản nhiệt ô tô

QC/T 468 đề cập đến các yêu cầu kỹ thuật và hiệu suất cũng như các phương pháp kiểm tra cho bộ tản nhiệt ô tô.

GMW 14193 — Quy cách sản phẩm và quy trình kiểm tra bộ tản nhiệt

GMW 14193 là một quy cách kỹ thuật ô tô liên quan đến việc xác nhận và kiểm tra bộ tản nhiệt. Tùy thuộc vào phiên bản áp dụng và yêu cầu dự án, các chủ đề liên quan có thể bao gồm xác nhận sản phẩm, đánh giá độ bền, điều kiện đo lường và yêu cầu hiệu suất.

JB/T 7356 và JB/T 10408

Các tài liệu này được bao gồm trong danh sách tài liệu tham khảo kỹ thuật được cung cấp. Tiêu đề đầy đủ, phiên bản hiện tại và sự liên quan của chúng đến ứng dụng chu trình nhiệt dự kiến nên được xác minh trước khi sử dụng làm tài liệu tham khảo tuân thủ chính thức.

Thông số kỹ thuật

Nguyên tắc kiểm tra cốt lõi

Chu trình nhiệt độ chất lỏng được kiểm soát

Môi trường được chọn lưu thông qua mẫu trong điều kiện nhiệt độ được kiểm soát. Quy trình kiểm tra xác định các giai đoạn nóng và lạnh, yêu cầu chuyển đổi, thời gian giữ và tổng số chu kỳ.

Phối hợp áp suất và lưu lượng

Các điều kiện áp suất và lưu lượng phải được chọn cùng với giới hạn thiết kế của mẫu và phương pháp kiểm tra yêu cầu. Cấu hình chính xác của chúng giúp thiết lập các điều kiện lưu thông chất lỏng làm mát có thể lặp lại.

Chuỗi kiểm tra có thể lặp lại

Một chương trình chu trình nhiệt được xác định rõ ràng quy định nhiệt độ mục tiêu, điều kiện chuyển đổi, thời gian giữ, tần suất chu kỳ và số chu kỳ yêu cầu. Bất kỳ chức năng tự động hóa và ghi dữ liệu nào đều phụ thuộc vào cấu hình thiết bị đã thỏa thuận.

Khả năng tương thích của mẫu và môi trường

Môi trường kiểm tra, vật liệu linh kiện, các bộ phận làm kín và các bộ phận tiếp xúc với chất lỏng của thiết bị phải được xem xét cùng nhau. Điều này đặc biệt quan trọng khi kiểm tra ở nhiệt độ khắc nghiệt hoặc sử dụng dung dịch nước ethylene glycol.

Lựa chọn thiết bị dựa trên kỹ thuật

Trước khi sản xuất, HeJin có thể xem xét bản vẽ mẫu, kích thước kết nối, yêu cầu nhiệt độ, áp suất, lưu lượng và các tiêu chuẩn áp dụng để giúp thiết lập cấu hình kiểm tra thực tế.

Chức năng chính

Máy kiểm tra mỏi nhiệt bộ trao đổi nhiệt ô tô có thể được cấu hình để hỗ trợ các chức năng kiểm tra sau:

Lưu thông chất lỏng nóng và lạnh: Lưu thông môi trường kiểm tra được chọn qua các mẫu bộ tản nhiệt và bộ trao đổi nhiệt tương thích.

Kiểm soát nhiệt độ môi trường: Thiết lập nhiệt độ kiểm tra yêu cầu trong phạm vi hoạt động đã cấu hình.

Điều chỉnh điều kiện áp suất: Hỗ trợ cài đặt áp suất kiểm tra trong phạm vi quy định 0,1–0,6 MPa.

Điều chỉnh lưu lượng: Hỗ trợ lưu lượng lưu thông có thể cấu hình từ 10 đến 100 L/phút.

Chuỗi chu trình nhiệt: Hỗ trợ chu trình nhiệt độ lặp lại với tần suất quy định từ 3–15 chu kỳ mỗi giờ.

Đánh giá độ bền lặp lại: Cho phép các linh kiện trải qua một số chu kỳ nhiệt được xác định.

Cấu hình kiểm tra theo ứng dụng: Cho phép lập kế hoạch các điều kiện kiểm tra dựa trên đặc điểm của mẫu và yêu cầu kiểm tra của khách hàng.

Kiểm tra sau kiểm tra: Hỗ trợ kiểm tra tiếp theo về rò rỉ, biến dạng, nứt hoặc các tiêu chí chấp nhận được chỉ định khác.

Phát hiện rò rỉ tự động, ghi dữ liệu, tạo báo cáo và các chức năng giám sát bổ sung phải được xác nhận với HeJin trước khi đặt hàng nếu chúng cần thiết cho ứng dụng.

Câu hỏi thường gặp

Q1: Máy kiểm tra chu trình nhiệt bộ tản nhiệt ô tô là gì?

Đây là một hệ thống kiểm tra lưu thông môi trường chất lỏng qua bộ tản nhiệt hoặc bộ trao đổi nhiệt tương thích trong điều kiện nóng và lạnh lặp đi lặp lại để đánh giá độ bền chu trình nhiệt.

Q2: HJ-APTE1017 hỗ trợ dải nhiệt độ nào?

Thông số kỹ thuật được cung cấp liệt kê dải nhiệt độ môi trường có thể cấu hình từ -40°C đến 130°C. Hồ sơ nhiệt độ có thể đạt được và thời gian chuyển đổi nên được xác nhận cho ứng dụng kiểm tra dự kiến.

Q3: Có những dải áp suất và lưu lượng nào?

Dải áp suất quy định là 0,1–0,6 MPa và dải lưu lượng là 10–100 L/phút. Cả hai đều có thể cấu hình trong các dải đã nêu.

Q4: Có thể sử dụng những môi trường kiểm tra nào?

Các môi trường được liệt kê bao gồm chất lỏng làm mát và dung dịch nước ethylene glycol. Các môi trường khác yêu cầu xem xét khả năng tương thích trước khi sử dụng.

Q5: Có thể kiểm tra những bộ phận ô tô nào?

Bộ tản nhiệt ô tô tương thích, bộ trao đổi nhiệt chất lỏng làm mát, các cụm ống và đầu nối bộ tản nhiệt, và các bộ phận làm mát bằng chất lỏng khác có thể được xem xét, tùy thuộc vào yêu cầu của mẫu và bài kiểm tra.

Q6: Thiết bị có thể thực hiện kiểm tra sốc nhiệt không?

Thiết bị được thiết kế để chu trình nóng và lạnh chất lỏng được kiểm soát. Nếu một quy cách kiểm tra yêu cầu một hồ sơ sốc nhiệt cụ thể, thời gian chuyển đổi nhanh hoặc dốc nhiệt độ được xác định, hiệu suất yêu cầu phải được xem xét và xác nhận trước khi đặt hàng.

Q7: Nó có thể đánh giá rò rỉ bộ tản nhiệt không?

Chu trình nhiệt có thể được theo sau bởi việc kiểm tra hoặc đo lường rò rỉ. Việc phát hiện rò rỉ tự động tích hợp không được xác nhận bởi thông số kỹ thuật được cung cấp và phải được chỉ định riêng nếu cần thiết.
